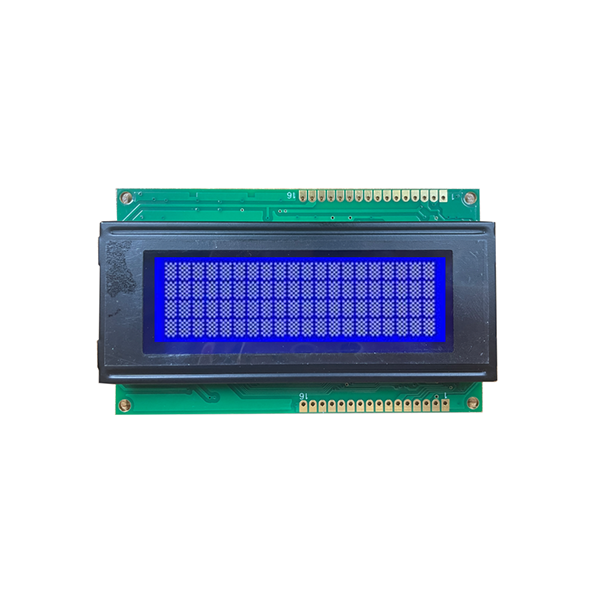

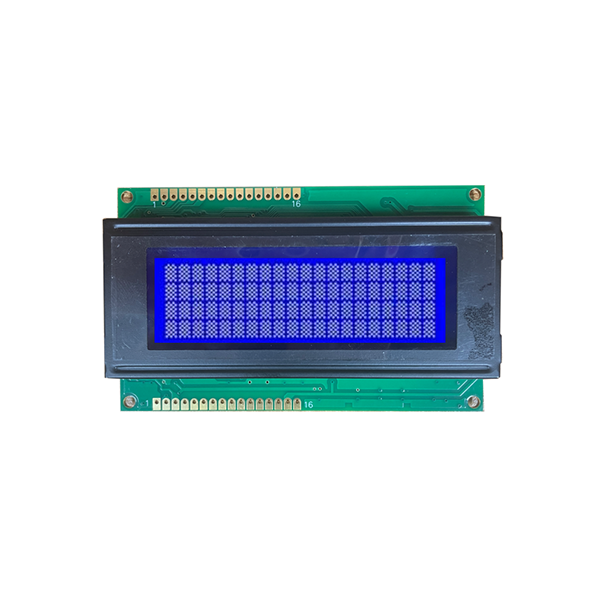

20x4 Karakter LCD Ekran STN Pozitif Negatif LCD Modu
Bu Çin yapımı 20x4 Karakterli LCD Ekran STN Pozitif Negatif LCD Modu, endüstriyel HMI için çok yönlü, 4 satırlı bir düzen sunar.
Modül Numarası: JDA2004-01 Serisi
Teknoloji: COB teknolojisi
Görüş Açısı: Geniş görüş açısı
Çalışma Sıcaklığı: -20 ila 70°C
Sürücü IC'si: AIP31066
Talep Gönder
Ürün Açıklaması
Endüstriyel HMI için net, yapılandırılmış düzenler sağlayan bu20x4 Karakter LCD Ekran STN Pozitif Negatif LCD ModuAIP31066 sürücüsü ve sağlam bir COB düzeneği ile 4 satırlı, 20 karakterli bir formata sahiptir.
20x4 Karakter LCD Ekran STN Pozitif Negatif LCD Moduna Genel Bakış
The 20x4 Karakter LCD Ekran STN Pozitif Negatif LCD Moduzorlu endüstriyel ortamlar için tasarlanmış son derece çok yönlü ve güvenilir bir ekran çözümüdür. Menüde gezinmeye, gerçek zamanlı durum güncellemelerine veya teşhise ihtiyacınız varsa, bu modül net ve yapılandırılmış bir görsel çıktı sunar.
JDA2004-01 Serisi, AIP31066 sürücü IC'sini kullanır ve 1/16 görev, 1/5 önyargılı sürüş şemasıyla çalışır. Görüş açısı saat 6 yönünde sabitlenmiştir. Bunu entegre etmek isteyen alıcılar için20x4 Karakter LCD Ekran STN Pozitif Negatif LCD Modu, standart PCB kartı ve geniş görüş açısı, makine arayüzlerinde ve fabrika otomasyon panellerinde kurulumu kolaylaştırır.
|
EKRAN İÇERİĞİ 20*4 Karakter |
SÜRÜCÜ IC'si AIP31066 |
SÜRÜŞ ŞEMASI 1/16 Görev, 1/5 Önyargı |
| JDA2004-01 Serisi Teknik Parametreler | |
| İçeriği Görüntüle | 20*4 Karakter (5*8 nokta) |
| Anahat Boyutları | 98(G)*60(U)*13,2(Y)mm |
| Görüntüleme Alanı | 77(G)*25,2(U)mm |
| Aktif Alan | 70,4(G)*20,8(U)mm |
| Görüş Açısı | saat 6 |
| Arka Işık Seçenekleri | Beyaz / Sarı-Yeşil |
| Çalışma Sıcaklığı | -20 ila 70°C |
| Depolama Sıcaklığı | -30 ila 80°C |
Bu 20x4 Karakterli LCD Modül için Mevcut Seçenekler
Farklı muhafaza tasarımlarına ve marka estetiğine uyum sağlamak amacıyla bunun için üç standart optik konfigürasyon sunuyoruz20x4 Karakter LCD Ekran STN Pozitif Negatif LCD Modu. Seri üretim için tam olarak ihtiyacınız olan LCD tipini ve arka ışık rengini seçebilirsiniz.
| Modül No. | LCD Tipi | Arka Işık Rengi |
| 2004SBW-01 | STN Mavi Negatif Modu | Beyaz |
| 2004SYG-01 | STN Sarı Yeşil Pozitif Mod | Sarı-Yeşil |
| 2004SGW-01 | STN Gri Pozitif Modu | Beyaz |
Uygulamalar ve Endüstriyel Kullanım Durumları
The 20x4 Karakter LCD Ekran STN Pozitif Negatif LCD Moduoperatörler için güvenilir ve okunması kolay bir arayüz sağlar. Mühendisler tarafından yaygın olarak şu amaçlarla seçilir:
▸ Fabrika Otomasyon Panoları- makine durumunu, hata kodlarını ve çalışma parametrelerini görüntüleme.
▸ Teşhis Ekipmanları- tıbbi ve test cihazlarında gerçek zamanlı veri ve ölçüm sonuçlarının gösterilmesi.
▸ Makine Arayüzleri- endüstriyel makineler için menü navigasyonu ve parametre ayarları sunar.
|

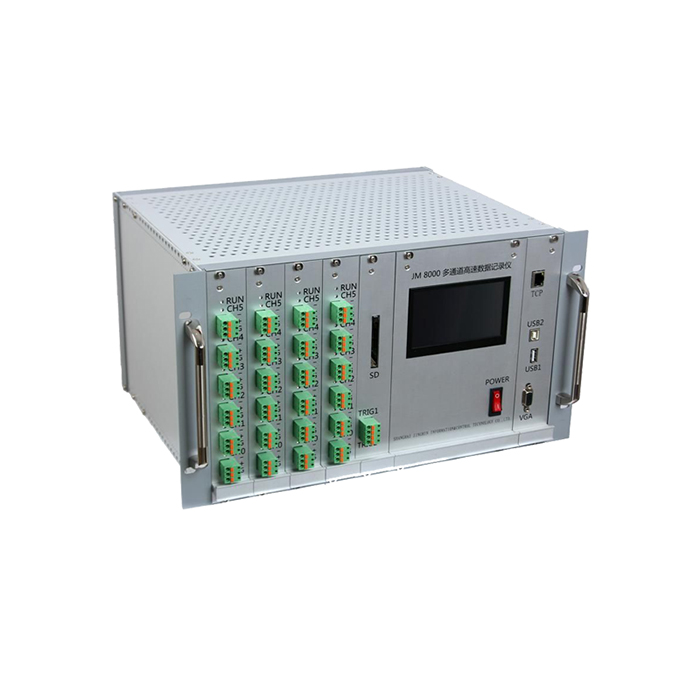

Endüstriyel ekipmanlarda 20x4 Karakter LCD Ekran. |
Bir UPS sisteminde STN pozitif negatif LCD modu. |
JINGDA'dan Özelleştirme ve Tedarik
Lider bir ekran üreticisi olarak, ihtiyaçlarınıza tam destek sağlıyoruz.20x4 Karakter LCD Ekran STN Pozitif Negatif LCD Modugereksinimleri. PCB düzenini ayarlamanız, konnektör tipini değiştirmeniz veya arka ışığı değiştirmeniz gerekip gerekmediğini mühendislik ekibimiz halledebilir.
Diğer formatları keşfetmek için,Karakter LCD Ekrankategori. Karmaşık grafikler için daha yüksek bir çözünürlüğe ihtiyacınız varsa,128x64 LCD Ekran STN Pozitif Mod Grafik Ekran. Daha basit sayısal arayüzler içinSegmentli LCD Ekranbölümü de mevcuttur.
6000 m² temiz oda tesisimiz ve ISO kalite yönetimimiz ile her20x4 Karakter LCD Ekran STN Pozitif Negatif LCD ModuSevkiyattan önce optik performans ve elektriksel güvenilirlik açısından test edilmiştir. 24 saat içinde kapsamlı bir teklif almak için çiziminizi veya hedef spesifikasyonlarınızı satış ekibimize gönderin.
Sıkça Sorulan Sorular
Üç JDA2004-01 serisi model arasındaki farklar nelerdir?
Üç model farklı optik modlar sunar: 2004SBW-01, beyaz arka ışıklı STN Mavi Negatiftir, 2004SYG-01, sarı-yeşil arka ışıklı STN Sarı Yeşil Pozitiftir ve 2004SGW-01, beyaz arka ışıklı STN Gri Pozitiftir.
Bu 20x4 Karakter LCD Ekran STN Pozitif Negatif LCD Modunda PCB kartı var mı?

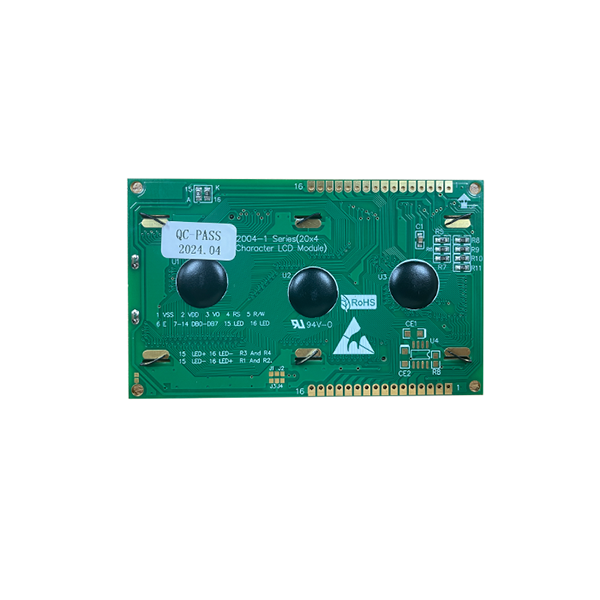

Evet, bu karakter LCD modülü COB teknolojisiyle üretilmiştir ve kolay montaj ve mevcut donanımınıza entegrasyon için standart bir PCB kartıyla birlikte gelir.
Minimum sipariş miktarı ve teslim süresi nedir?
Standart konfigürasyonlar için hem numune siparişlerini hem de toplu üretimi destekliyoruz. İhtiyaçlarınızı bize gönderin; ekibimiz 24 saat içinde bir teklif sunacak ve teslim süresini sunacaktır.
AIP31066 sürücü entegresi özelleştirilebilir mi?
Standart modül AIP31066 sürücüsünü kullanır. Projeniz uyumluluk nedeniyle farklı bir IC gerektiriyorsa toplu siparişler için özel çözümleri tartışabiliriz.
