Grafik LCD Ekran ile Segment LCD Ekran Arasındaki Fark Nedir?
2025-11-12

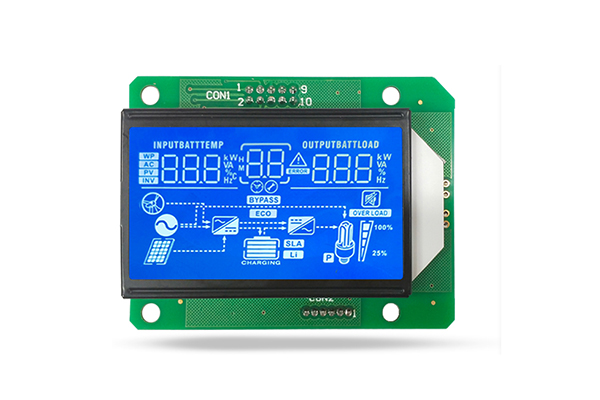

Segmentli LCD ekran: Sayılar, semboller, birimler vb. gibi sabit içerikleri önceden tasarlanmış "bölümler" aracılığıyla görüntüleyen LCD. Her 'bölüm' bağımsız bir elektrottur. Yalnızca sayıların ve karakterlerin basit bir şekilde görüntülenmesi için kullanılabilir.
Grafik LCD ekran: Herhangi bir metni, grafiği veya görüntüyü görüntüleyebilen çok sayıda bağımsız pikselden (Nokta) oluşan bir matris. Pikseller genellikle satır sütun sürüş tarzında kontrol edilir. Örneğin, 128x64 nokta vuruşlu bir LCD ekranda dikey olarak 64 nokta ve yatay olarak 128 nokta olmak üzere toplam 128x64 nokta bulunur. Aşağıdaki şekilde gösterildiği gibi.
Segment LCD ekranın ve grafik LCD ekranın görüntü prensibi
| Öğe |
Segmentli LCD ekran |
Grafik LCD ekran |
| Prensip |
Sabit bölümün iletken alanı elektriklendikten sonra ortaya çıkar, örneğin '8' 7 bölümden oluşur. |
Birkaç satır ve sütunun kesişmesiyle oluşan bir piksel matrisi olup her nokta ayrı ayrı kontrol edilebilir. |
| Talimat |
Sürüş elektrotlarının sayısı azdır |
Bir satır ve sütun sürücüsü IC'si gereklidir |
| Sürüş Yöntemi |
Statik sürücü veya basit çoğullama |
Dinamik satır ve sütun tarama sürücüsü |
Tipik uygulamalar
Segment LCD ekran: Elektronik teraziler, saatler, hesap makineleri, ev aletleri panelleri, gösterge panelleri
Grafik LCD ekran: Endüstriyel kontrol ekipmanları, tıbbi ekipman, POS makineleri, ölçüm cihazları, araç içi ekranlar, Çince menü arayüzleri vb.
Segment ekranı ve grafik ekranı nasıl seçilir?
Proje gereksinimlerinize bağlıdır:
Seçmesegment kodu LCD ekranı:
1. Görüntülenen içerik sabit ve sınırlıdır (sayılar, birkaç kelime veya SİMGELER gibi).
2. Maliyetlere karşı son derece hassastır ve büyük ölçekli üretim gerektirir.
3. Güç tüketimi açısından son derece yüksek gereksinimleri vardır ve cihazın uzun süre pille çalıştırılması gerekir.
4. Çince karakterleri veya karmaşık grafikleri görüntülemeye gerek yoktur.
Grafik LCD ekranın seçilmesi:
1. Çince karakterleri, değişken dizeleri, dinamik grafikleri veya animasyonları görüntülemek gerekir
2. Görüntülenen içeriğin kullanıcı işlemlerine veya harici girişlere göre sık sık değişmesi gerekiyor
3. Kullanıcı arayüzü arayüzünün estetik çekiciliği ve etkileşimi için gereksinimler vardır.
Projeniz için segmentli lcd ekran ve grafik noktalı lcd ekran arıyorsanız, lütfen JDA ekibiyle iletişime geçin. Resmi web sitemizi ziyaret etmeye hoş geldiniz:www.jda-display.com
