Segment LCD Ekranın Çalışma Prensibi Nedir?

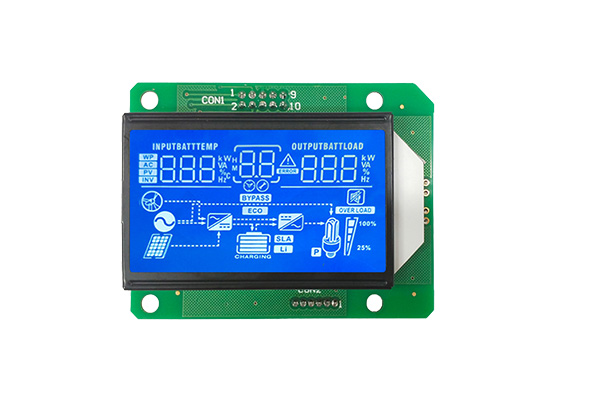

The segmentli LCD ekransayılar, harfler ve semboller gibi basit bilgileri göstermek için kullanılan bir LCD ekran türüdür. Özellikleri şunları içerir:

Sabit Görüntü İçeriği:Her piksel sabit bir görüntü içeriğine karşılık gelir ve isteğe göre değiştirilemez.

Basit Yapı:Düşük maliyetli, üst ve alt cam yüzeylerden, sıvı kristal malzemelerden ve elektrotlardan oluşur.

Düşük Güç Tüketimi:Çalıştırmak için yalnızca zayıf bir akıma ihtiyaç duyar ve son derece düşük güç tüketimine sahiptir.

Yaygın Olarak Uygulanan:Otomotiv aletleri, elektronik teraziler ve saatler gibi ürünlerde sıklıkla kullanılır.

1. Temel Yapı

Segment LCD ekranı esas olarak aşağıdaki parçalardan oluşur:

1)Polarizasyon filmleri (bir üst ve bir alt): Bu iki polarize filmin polarizasyon yönleri birbirine diktir (örneğin üst film dikey yönde ve alt film yatay yöndedir).

2) Cam alt tabaka (üstte ve altta tek parça): Şeffaf ITO elektrotlarını taşır.

3) Şeffaf elektrot:

A. Ortak elektrot: Cam parçalarından birinin üzerinde bulunur ve tüm ekran tarafından paylaşılır.

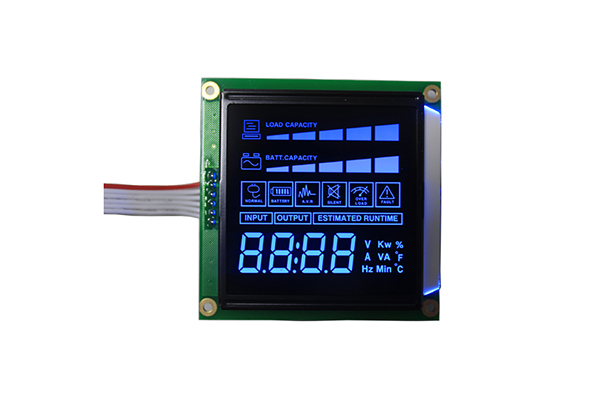

B. Segment elektrotları: Başka bir cam parçası üzerinde bulunurlar ve "8" rakamının her vuruşu gibi, görüntülemek istediğimiz sabit şekle kazınırlar. Bir "8" karakteri genellikle 7 bölümden (7 bağımsız elektrot) oluşur.

4) Sıvı kristal malzeme: İki cam parçası arasındaki küçük boşluğu doldurur.

5) Arka ışık paneli/reflektör: Alt katmanda bulunur ve ışık kaynağını sağlar. Segment kodlu ekranın kendisi ışık yaymaz ve yalnızca arkadan aydınlatma veya ortam ışığının yansıması yoluyla görülebilir.

2. Sürücü Modu: AC AC sürücüsü

LCD uzun süre DC'ye maruz bırakılamaz, aksi takdirde LCD yapısına zarar verir.

Bu nedenle bölüm kodu ekranı AC sürücüyü kullanır (genellikle 1-100Hz)

Sürüş yöntemleri şunları içerir:

A.Statik sürücü: yüksek kontrastlı, ancak birden fazla pinli.

B.Dinamik sürücü (1/2, 1/3, 1/4 Görev, vb.): yaygın olarak kullanılır, pin sayısını azaltır.

İlkelerin Özeti

Segmentli LCD ekranın çalışma prensibi şu şekilde özetlenebilir: Belirli bir şekle sahip elektrotlar (bölümler) arasındaki voltajı kontrol ederek, karşılık gelen alandaki sıvı kristal moleküllerin düzeni değiştirilebilir, seçici olarak arka ışığın geçmesine izin verilerek sabit sayılar, semboller veya desenler görüntülenebilir.

Segment kodu ekranı, optik yolu voltajla değiştirmek için sıvı kristal molekülleri kullanan, belirli elektrotları AC üzerinden yönlendiren ve karşılık gelen siyah bölümleri görüntüleyerek sayılar veya semboller oluşturan, nokta matrisli olmayan bir ekrandır.
