LCD Ekranlar İçin Yaygın Sorunlar ve Sorun Giderme İpuçları

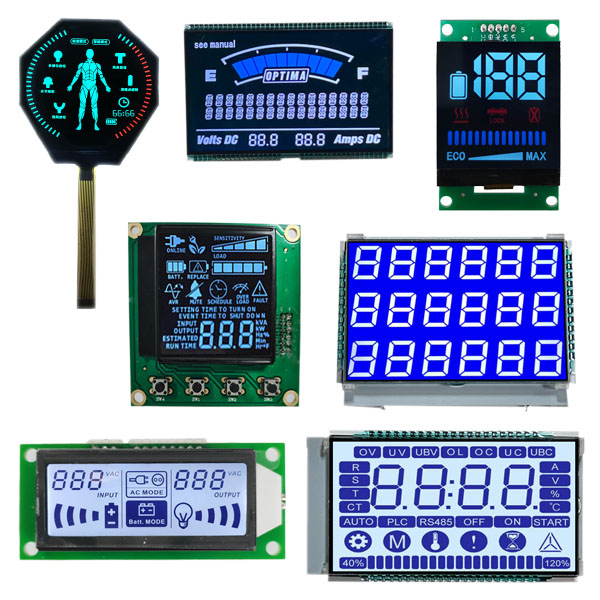

Endüstriyel kontrol, tıbbi ekipman, test cihazları, ev aletleri ve tüketici elektroniğinde LCD ekran, en yaygın insan-makine arayüzlerinden biri olmaya devam ediyor. İster grafik matris ekran, ister monokrom LCD ekran olsun, ekran olmaması, eksik çizgiler, titreme veya anormal kontrast gibi sorunlar, tüm cihazın genel deneyimini ve güvenilirliğini etkileyecektir.

1. Görüntü yok, siyah ekran veya beyaz ekran.

Siyah ekran genellikle güç kaynağı, arka ışık ve başlatmayla ilgilidir; beyaz ekran genellikle arka ışığın açık olduğunu ancak LCD'nin yön değiştirmediğini veya geçerli görüntü verisi almadığını gösterir. LCM modülü için öncelikle VDD, VDDIO, VSS, sıfırlama pini ve arka ışık güç kaynağını kontrol edin. Arka ışık açık değilse yükseltme devresini, akım sınırlama direncini, LED dizisini ve konnektörü kontrol etmeye odaklanın.

2. Eksik satırlar, karakterler ve kesikli çizgiler

Tek renkli LCD ekranlar eksik satırlara eğilimlidir. Olası nedenler arasında anormal COM veya SEG çıkışı, zayıf zebra şerit bağlantısı, eskiyen iletken yapıştırıcı, FPC kısa devresi ve hasarlı sürücü IC'si yer alır. Çok kanallı sürücü ekranları için öngerilim direnci ve görev döngüsü ayarlarının da kontrol edilmesi gerekir. Eksik satır konumu düzeltildiyse sorun genellikle donanım bağlantısında veya sürücü kanalındadır; konum saparsa bunun nedeni zamanlama, girişim veya güç dalgalanması olabilir.

3. Yetersiz veya aşırı kontrast

Anormal kontrast mutlaka bir ekran arızasını göstermez. VLCD, V0, ön gerilim ve sıcaklık telafisi gibi faktörlerin tümü ekran etkisini etkileyebilir. Kontrast için yaygındırLCM modülüdüşük sıcaklıklarda yoğunluğu azalır, yüksek sıcaklıklarda ise yoğunluğu artar. Toplu olarak meydana gelirse, sürücü IC'sinin başlatma kodunu, ön dirençleri ve sıcaklık dengeleme devrelerini kontrol edin. Bireysel olarak meydana geliyorsa, sıvı kristal panelin kaynağını ve tutarlılığını kontrol edin.

4. Dalgalanma, titreşim, kaydırma

Dalgalanma genellikle kararsız kare hızından, aşırı güç kaynağı dalgalanmasından, toprak parazitinden, PWM arka ışık frekansı ile yenileme hızı arasındaki çatışmadan kaynaklanır. LCM modülünün FPC kablolaması çok uzunsa ve blendajlı değilse gürültü de oluşabilir. Öncelikle VDD'yi ve anahtar sinyallerini gözlemlemek için bir osiloskop kullanın ve ardından başlatma kayıtlarını kontrol edin. Tek renkli LCD ekran için genel ekran titremesi varsa COM dalga biçimini ve arka ışık sürücüsünü kontrol etmeye odaklanın.

5. Ekranda bozulmalar, bozuk karakterler, anormal renkler

Renkli LCD ekranlarda genellikle veri hatları, saat hatları, senkronizasyon sinyalleri ve zamanlama parametreleriyle ilgili sorunlardan dolayı ekran kusurları bulunur. FPC bağlantılarını, konnektör oksidasyonunu ve lehimleme kısa devrelerini kontrol edin. Eğertek renkli LCD ekranlarbozuk karakterler içeriyorsa, veri yolunu, RS/CS/WR kontrol hatlarını kontrol edin ve başlatmanın doğru olduğundan emin olun.

6. Düzensiz parlaklık, kenar ayrıntısı kaybı ve ışık sızıntısı

Yandan girişli LCM modüllerinde arka ışık sorunları yaygındır. Işık kılavuzu plakası, difüzyon filmi ve yansıtıcı filmin montaj sapmaları, LED parlaklık zayıflaması veya tutarsız sabit akım sürücüsü, eşit olmayan parlaklığa neden olabilir. Işık sızıntısı çoğunlukla yapısal bağlanma, kabuk deformasyonu ve polarizör üzerindeki çizik ile ilgilidir. İçinmonokrom LCD ekranlar, arka ışık genellikle daha basittirancak ışık kılavuzu plakası ile sıvı kristal cam arasındaki boşluk yine de bütünlüğü etkiler.

7. Kusurlar, Vurgular, Koyu Noktalar, Çizgi Kusurları

Kötü noktalar, LCD paneldeki üretim hatalarıdır ve genellikle yazılımla onarılamaz. Açık alanlar sürekli yanık kalan pikselleri, koyu noktalar ise yanmayan pikselleri ifade eder. Dikey veya yatay çizgiler genellikle sürücü IC'si, COG bağlantısı ve FPC kanallarıyla ilgilidir. Hat arızası basıldıktan sonra değişirse, bağlantının zayıf olduğunu gösterir. Bastıktan sonra değişiklik olmazsa sürücü entegresi veya cam kabloları hasar görmüş olabilir.

8. Gölgeler, hayalet görüntüler, görüntü kalıntıları

Gölge,LCD ekranda sıvı kristal moleküllerStatik bir görüntüyü uzun süre görüntüledikten sonra tamamen iyileşememek. Statik görüntünün parlaklığını azaltmak, düzenli renk ters çevirme işlemi gerçekleştirmek ve yenileme döngüsünü kısaltmak bu sorunu hafifletebilir. LCM modülünün sürüş gerilimi asimetrikse, gölgelerin ortaya çıkmasını da hızlandıracaktır. Tek renkli LCD ekranlar, sabit desenleri görüntülerken gölgelere daha yatkındır. Alternatif ters çevirme veya zamanlı ekran temizleme kullanılması önerilir.
