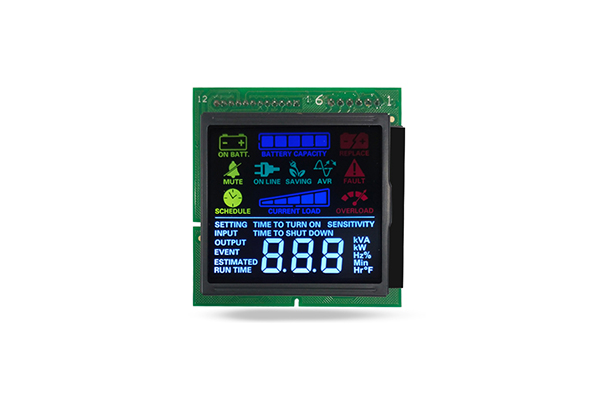

LCD Ekran Nasıl Çalışır?

Modern tüketici elektroniği endüstrilerinde,LCD ekranteknolojisi, onlarca yıl süren yinelemeli yükseltmelerden sonra en olgun, uygun maliyetli ve yaygın olarak uygulanan düz panel ekran çözümlerinden biri olmaya devam ediyor. Endüstriyel kontrol ekipmanları, otomotiv enstrümantasyonları ve ev aletlerinden ticari terminallere ve taşınabilir elektronik cihazlara kadar LCD ürünleri, düşük güçlü endüstriyel senaryoları ve yüksek çözünürlüklü ticari görüntüleme alanlarını kapsar.

LCD, sıvı kristal fotoelektrik etkisine dayanan pasif ışık modülasyonlu bir ekran teknolojisidir. LCD ekranın en önemli özelliği sıvı kristal malzemelerin görünür ışık yayamamasıdır. Tüm ekran görüntüleri, metin ve renk değişiklikleri, elektrik alanı etkisi altında sıvı kristal moleküllerin sıralı düzenleme değişiklikleri yoluyla harici arka ışığın geçirgenliğinin ayarlanmasıyla gerçekleştirilir. Bu pasif ışık kontrol modu, LCD ekranların düşük güç tüketimini, yüksek stabilitesini ve uzun hizmet ömrünü belirler ve aynı zamanda LCD ile kendinden aydınlatmalı ekran teknolojileri arasındaki temel farkı oluşturur.

Standart LCD Ekran Sisteminin Çekirdek Bileşen Yapısı

LCD ekranın tüm çalışma sistemi, çok sayıda optik yapısal parça ve elektronik tahrik bileşeni katmanından oluşur. Aşağıdan yukarıya doğru temel olarak arka ışık ünitesi, alt polarizör, ITO elektrotlu cam alt tabaka, sıvı kristal katman, renkli filtre katmanı (yalnızca renkli LCD), üst polarizör ve koruyucu kapak plakasından oluşur.

Arka Işık Ünitesi

Pasif bir görüntüleme cihazı olarak,LCD ekranSabit ve tek biçimli görünür ışık kaynağı sağlamak tamamen arka ışık ünitesine bağlıdır. Arka ışık ünitesi, esas olarak ışık kaynağı, ışık kılavuzu plakası, difüzör plakası, yansıtıcı film ve parlaklık artırma filmi dahil olmak üzere tüm ekran yapısının alt kısmında bulunur. İlk LCD ürünleri, ışık kaynağı olarak CCFL soğuk katotlu floresan lambaları kullanırken, modern ana akım LCD ürünleri, daha düşük güç tüketimi, daha küçük hacim, daha uzun hizmet ömrü ve daha yüksek ışık bütünlüğü avantajlarına sahip LED arka ışık çözümlerini benimsiyor.

Polarizör Düzeneği

Polarizörler, ışık iletimini kontrol eden temel optik bileşenlerdir ve sırasıyla alt ve üst cam alt tabakaların dış yüzeylerine bağlanan alt polarizör ve üst polarizöre bölünmüştür. Doğal ışık, birden fazla yönde titreşime sahip polarize olmayan ışıktır. Alt polarizör, tüm düzensiz titreşimli ışığı filtreleyebilir ve yalnızca doğrusal polarize ışığı tek bir yönde tutarak sıvı kristal katman için standartlaştırılmış ışık sağlar.

Üst ve alt polarizörlerin optik eksenleri, ışık anahtarı kontrolünü gerçekleştirmek için temel optik yapı olan varsayılan durumda çapraz dikey duruma ayarlanır.

Sıvı Kristal Hücre Katmanı

Sıvı kristal hücre katmanı, iki katman ultra ince şeffaf cam alt katman arasında sıvı kristal malzemelerin kapatılmasıyla oluşturulan LCD ekranın temel işlevsel katmanıdır. İki cam alt tabakanın iç tarafları şeffaf ITO iletken elektrotlar ve hizalama filmleriyle kaplanmıştır. Hizalama filmleri, sıvı kristal moleküllerinin başlangıç ​​düzenleme yönünü sınırlayabilir ve sıvı kristal moleküllerinin voltajsız durumda düzenli bir bükülmüş düzenleme sunmasını sağlayabilir. OrtakTN (Bükümlü Nematik) sıvı kristal yapıAna akım LCD ürünleri tarafından benimsenen bu teknoloji, geleneksel LCD ekranların klasik optik anahtarlama yapısı olan, üst ve alt alt katmanlar arasında 90 derecelik bükülmüş bir sıvı kristal molekül yapısı oluşturabilir.

Sürüş ve Kontrol Bileşenleri

Sıvı kristal moleküllerin doğru düzenleme ayarı, aynı zamanda sistemin temel elektronik parçası olan profesyonel devrelerin hassas işleyişinden ayrılamaz.LCM modülü. Sürüş sistemi, sürüş IC'sini, zamanlama kontrol devresini, satır ve sütun tarama devresini ve sinyal işleme devresini içerir. LCD panelin her piksel birimi bağımsız bir kontrol devresine karşılık gelir. Satır ve sütun taraması yoluyla sistem, her piksele gerçek zamanlı olarak farklı voltaj sinyalleri girerek her pikselin bağımsız parlaklık kontrolünü gerçekleştirir.

LCD Ekranın Komple Çalışma Mekanizması

LCD ekranın çalışma sürecisürekli bir ışık üretimi, polarizasyon, elektrik alan modülasyonu, ışık iletimi taraması ve görüntü restorasyonu döngüsüdür. Tüm süreç tamamen kimyasal reaksiyon olmaksızın fiziksel fotoelektrik değişikliklere dayanmaktadır, bu nedenle görüntüleme süreci yüksek stabiliteye ve tekrarlanabilirliğe sahiptir. Aşağıda LCD ekranın çalışma prensibinin optik ve elektriksel özelliklerle birlikte adım adım derinlemesine analizi yer almaktadır.

Işık Kaynağı Çıkışı ve Polarizasyon İşleme

İlk olarak, arka ışık ünitesinin LED ışık kaynağı, eşit dağılımlı görünür ışık yayar. Işık kılavuzu plakası ve difüzör plakası tarafından homojenleştirilip yansıtıldıktan sonra stabil yüzey ışık kaynağı oluşur ve alt polarizöre etki eder. Alt polarizör, polarize olmayan doğal ışığı filtreler ve onu tek yönlü doğrusal polarize ışığa dönüştürür. Bu sırada ışığın tek bir titreşim yönü vardır ve bu da daha sonraki sıvı kristal modülasyonu için temel oluşturur.

Gerilimsiz Durum: Işık İletimi ve Parlak Piksel Oluşumu

Belirli bir piksel ünitesinin ITO elektroduna herhangi bir tahrik voltajı uygulanmadığında, sıvı kristal hücredeki sıvı kristal molekülleri, hizalama filminin kısıtlaması altında başlangıçtaki 90 derecelik bükülmüş düzenlemeyi korur. Doğrusal polarize ışık bükülmüş sıvı kristal katmandan geçtiğinde, ışığın polarizasyon yönü moleküler düzenlemeyle eşzamanlı olarak 90 derece döndürülecektir. Döndürmeden sonra, ışığın polarizasyon yönü, üst polarizörün optik ekseni ile tamamen tutarlıdır, böylece ışık, üst polarizöre ve koruyucu kapak plakasına sorunsuz bir şekilde nüfuz edebilir ve son olarak ekranda parlak bir durum sunabilir.

Gerilim Uygulanan Durum: Işık Engelleme ve Koyu Piksel Oluşumu

Sistem piksel elektroduna belirli bir tahrik voltajı gönderdiğinde, üst ve alt cam alt tabakalar arasında bir elektrik alanı oluşturulur. Elektrik alan kuvveti tarafından yönlendirilen bükülmüş sıvı kristal moleküller, elektrik alanı yönü boyunca kademeli olarak sapacak ve dikey olarak düzenlenecektir. Bu sırada sıvı kristal tabakanın bükülmüş yapısı kaybolur ve sıvı kristal molekülleri ışığın polarizasyon yönünü döndürme yeteneğini kaybeder. Sıvı kristal katmandan geçen doğrusal polarize ışık, üst polarizörün optik eksenine tamamen dik olan orijinal titreşim yönünü korur. Işık tamamen engellenir ve içeri giremez ve piksel saf siyah bir durum sunar.
