LCD Ekranların Ömrünü Ne Belirler?

Tüm ana akım ekran teknolojileri arasında LCD ekranlar, istikrarlı performansları, düşük maliyetleri ve kendinden aydınlatmalı ekran panelleriyle karşılaştırıldığında ekran yanmasına daha az eğilimli olmaları nedeniyle en yaygın kullanılan çözüm olmaya devam ediyor. Basit endüstriyel kontrol terminalleri ve ev aletlerinden, yüksek hassasiyetli endüstriyel izleme ekipmanlarına ve araç içi terminallere kadar,segmentli LCD ekranlar, karakterli LCD ekranlar, grafik LCD ekranlar ve gelişmiş TFT ekran çeşitleri. LCD ekranların ömrünü etkileyen, yapısal tasarım, temel bileşenler, kullanım ortamı, kullanım alışkanlıkları ve ürün türü farklılıkları gibi hususları kapsayan çok sayıda temel faktör vardır.

1. Temel Yapı ve Bileşen Ömrü

TamLCD ekransistem sıvı kristal katman, arka ışık modülü, polarizörler, renk filtresi, sürüş devresi ve koruyucu camdan oluşur. Yaşlanmaya eğilimli, kendinden aydınlatmalı organik malzemelere dayanan OLED ekranların aksine, LCD ekranlar, sıvı kristal moleküler sapma yoluyla ışık iletimini kontrol ederek çalışır ve sıvı kristal malzemelerin kendisinde neredeyse hiç yaşlanma kaybı olmaz. Segmentli LCD ekran, karakter lcd ekran, grafik lcd ekran ve TFT ekran da dahil olmak üzere tüm LCD türlerinin çekirdek ömrü kaybı, esas olarak LCD ekranların genel hizmet ömrünü belirleyen temel faktörler olan arka ışık modülü ve polarizörler gibi sarf malzemelerinden kaynaklanmaktadır.

1)Arka Işık Modülü Yaşlanması

LCD paneller kendinden aydınlatmalı değildir ve ışık kaynakları sağlamak için tamamen arka ışık modülüne bağımlıdır, bu da arka ışık sistemini tüm ekranın en savunmasız ve en kısa ömürlü çekirdek bileşeni haline getirir. Geleneksel LCD ekranlar, kısa hizmet ömrüne, ciddi ışık zayıflamasına ve yüksek güç tüketimine sahip olan ve yavaş yavaş piyasadan kaldırılan CCFL arka ışıklarını kullanır. Tüm grafik lcd ekran ve TFT ekran türleri de dahil olmak üzere modern ana akım LCD ekranlar, 30.000 ila 50.000 saatlik standart endüstriyel kullanım ömrüne sahip LED arka ışık modüllerini kullanır (parlaklık, başlangıç ​​değerinin %50'sine kadar azalır).

2)Polarizatör ve Sıvı Kristal Katmanın Yaşlanması

Polarizörler, ışık polarizasyonunu kontrol eden ve ekran kontrastını sağlayan temel bileşenlerdir ve bunların eskime derecesi, LCD ekranların ekran efektini ve etkin ömrünü doğrudan etkiler. Yüksek sıcaklığa, ultraviyole radyasyona ve nemli ortamlara uzun süre maruz kalmak, polarizör malzemesinin eskimesine, sararmasına ve ışık geçirgenliğinin azalmasına neden olarak ekran kontrastının azalmasına, renk bozulmasına ve bulanık resimlere yol açar.

3)Sürüş Devresi ve Lehim Bağlantısı Stabilitesi

Sürüş devresi, kontrol sinyallerinin sıvı kristal moleküllere ve arka ışık modüllerine iletilmesinden sorumludur. Devre kartının, yongaların ve lehim bağlantılarının hizmet ömrü, LCD ekranın kararlı çalışma döngüsünü belirler. Düşük kaliteli LCD ürünler kaba devre tasarımına ve kalitesiz lehim işlemlerine sahiptir. Uzun süreli güç açık çalışması, lehim bağlantı noktasının oksidasyonuna, sanal lehimlemeye ve talaşın aşırı ısınmasına neden olacak ve ekranın yanıp sönmesine, görüntü olmamasına ve aralıklı arızalara neden olacaktır.

2.Çevresel Çalışma Koşulları

Tüm LCD ekran ürünlerinin teorik ömrü standart laboratuvar koşullarında ölçülmektedir. Gerçek kullanımda çevresel değişiklikler, segmentli lcd ekranın, karakter lcd ekranın, grafik lcd ekranın ve TFT ekranın eskime hızını büyük ölçüde etkileyecektir. Aşırı sıcaklık, nem, ultraviyole radyasyon ve mekanik titreşim, LCD ekranın ömrünü kısaltan ana çevresel faktörlerdir.

1) Sıcaklık Değişiklikleri (En Etkili Çevresel Faktör)

Yüksek sıcaklık, LCD ekranların bir numaralı katilidir. İster düşük güçlü bir segment LCD ekran, ister yüksek performanslı bir TFT ekran olsun, yüksek sıcaklıktaki bir ortamda uzun süreli çalışma, tüm temel bileşenlerin yaşlanmasını hızlandıracaktır. Yüksek sıcaklık, arka ışık LED boncuklarının ışık zayıflamasını hızlandıracak, polarizörlerin sararmasını ve eskimesini şiddetlendirecek ve sıvı kristal katman ve devre kartında termal genleşmeye ve stres hasarına neden olacaktır.

2) Nem ve Yoğuşma Korozyonu

Nem, devre lehim bağlantılarını ve metal temas noktalarını aşındıracak, kısa devrelere ve sızıntıya neden olacak ve polarizörlerin ve optik filmlerin eskimesini hızlandıracaktır. İç mekanda statik olarak kullanılan bölümlü lcd ekran ve karakter lcd ekranı için, uzun süreli nemli ve havalandırılmayan ortam, ekran yüzeyinde ve iç film katmanlarında küf oluşumuna eğilimlidir ve bu da kalıcı görüntü kusurlarına neden olur.

3) UV Radyasyonu ve Toz Kirliliği

Güneş ışığına ve güçlü ultraviyole radyasyona uzun süre doğrudan maruz kalmak, LCD polarizörlerin, renk filtrelerinin ve sıvı kristal malzemelerin fotokimyasal yaşlanmasına neden olarak ekranın sararmasına, renk solmasına ve kontrastın azalmasına neden olur. Sivil düşük seviye segmentli lcd ekran ve karakter lcd ekran, UV koruma tasarımına sahip değildir ve uzun süreli dış mekan maruziyetinden sonra görüntü etkileri önemli ölçüde azalacaktır.

4) Mekanik Titreşim ve Darbe

Araca monteli, taşınabilir ve endüstriyel yerinde kullanım içinLCD ekranlarmekanik titreşim ve darbe erken arızaya yol açan önemli faktörlerdir. Uzun süreli sürekli titreşim, ekranın iç konektörlerini ve lehim bağlantılarını gevşetecek, sanal lehimlemeye ve sinyal kararsızlığına neden olacak ve hatta cam alt tabakayı ve sıvı kristal katmanı çatlatacaktır. Ani darbe ve ekstrüzyon doğrudan ekranın parçalanmasına, sıvı kristal sızıntısına ve kalıcı hasara neden olacaktır.

3. Farklı LCD Ekran Tiplerinin Ömürlerindeki Farklılıklar

Segment LCD ekranı, karakter LCD ekranı, grafik LCD ekranı ve TFT ekranı arasında yapısal tasarım, bileşen sınıfı ve uygulama senaryoları açısından bariz farklılıklar vardır ve bu da bunların teorik ve fiili hizmet ömürlerinde büyük farklılıklara neden olur. Kullanıcıların gerçek seçimde hizmet ömrü gereksinimlerine göre ekran türlerini seçmeleri gerekir.

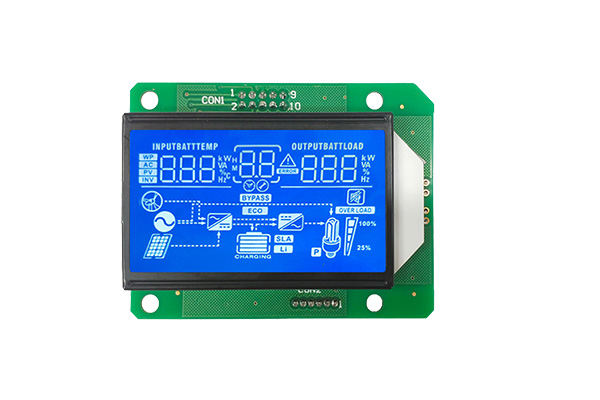

Segmentli LCD Ekran

Segment lcd ekran, yalnızca sabit segment numaralarını ve simgeleri görüntüleyebilen ve çoğunlukla ev aletleri, aletler ve uzaktan kumandalar gibi düşük güçlü cihazlarda kullanılan en basit LCD ekran türüdür. Basit yapı, düşük güç tüketimi ve istikrarlı performans avantajlarına sahiptir. Uzun süre ultra düşük yükte çalışma ile arka ışık ve devre yaşlanma hızı son derece yavaştır. Ana monokrom segmentli LCD ekranın teorik hizmet ömrü 80.000 ila 100.000 saate ulaşabilir ve gerçek hizmet ömrü, tüm LCD türleri arasında en uzun kullanım ömrü olan 10 yıldan fazla olabilir.

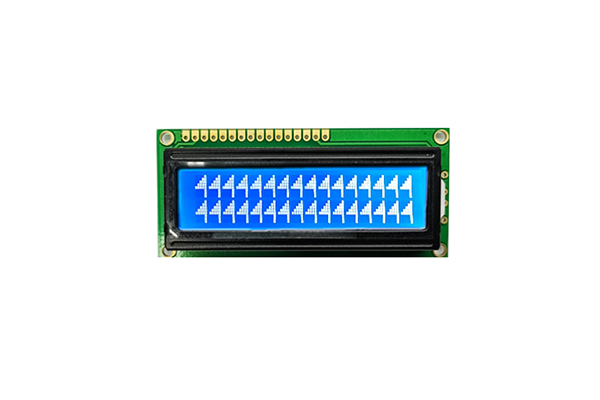

Karakter LCD Ekran

Karakter lcd ekranı sabit sayıları, harfleri ve sembolleri görüntüleyebilir ve endüstriyel kontrol panellerinde, küçük aletlerde ve ofis ekipmanlarında yaygın olarak kullanılır. Yapısal karmaşıklığı ve güç tüketimi, 50.000 ila 80.000 saatlik standart ömrüyle segmentli lcd ekranlardan biraz daha yüksektir. Geleneksel iç mekan ortamlarında istikrarlı bir performansa ve düşük eskime oranına sahiptir ve çoğu düşük kaliteli endüstriyel ve sivil ekipmanın uzun vadeli kullanım ihtiyaçlarını karşılayabilir.

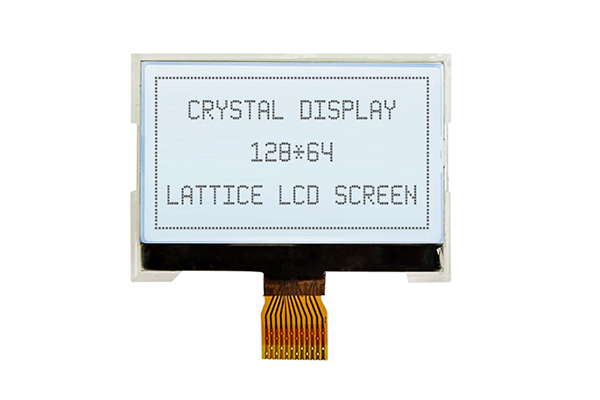

Grafik LCD Ekran

Grafik lcd ekran, segment ve karakter LCD'lerden daha yüksek çözünürlük ve daha zengin ekran içeriğiyle nokta vuruşlu rastgele grafikleri ve metin ekranını destekler ve çoğunlukla orta ve üst düzey endüstriyel ekipmanlarda, tıbbi cihazlarda ve akıllı terminallerde kullanılır. Endüstriyel sınıf grafik lcd ekran, 40.000 ila 60.000 saatlik standart kullanım ömrüne sahip, yüksek sıcaklığa dayanıklı ve yaşlanmayı önleyici optik bileşenler ve güçlendirilmiş devreler kullanır ve karmaşık endüstriyel ortamlarda istikrarlı görüntü efektini koruyabilir.

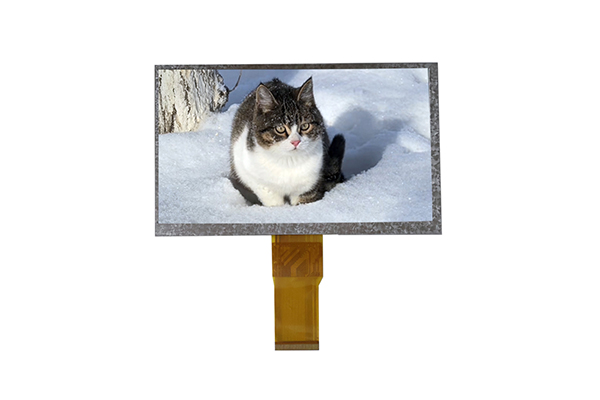

TFT Ekran

LCD ekranın üst düzey bir kolu olan TFT ekran, yüksek çözünürlük, yüksek renk gamı ​​ve hızlı tepki hızı avantajlarına sahiptir ve tüketici elektroniğinde, araca monteli ekranlarda, dış mekan izlemede ve yüksek hassasiyetli endüstriyel ekipmanlarda yaygın olarak kullanılır. Yüksek parlaklık, yüksek güç tüketimi ve karmaşık devre yapısı nedeniyle eskime hızı nispeten hızlıdır. Sivil TFT ekranın standart ömrü 30.000 ila 40.000 saattir ve endüstriyel yüksek parlaklık ve geniş sıcaklık TFT ekranı, bileşen yükseltmesi ve yapısal optimizasyondan sonra 40.000 ila 50.000 saate ulaşabilir.

Çözüm

LCD ekranların hizmet ömrü tek bir faktör tarafından değil, temel bileşen kalitesi, çevre koşulları, kullanım modları ve ürün konumlandırmasının birleşik etkileriyle belirlenir. Arka ışık modülü, LCD'nin eskime sürecindeki temel darboğazdır; sıcaklık, nem, ışık radyasyonu ve mekanik stres ise yaşlanmayı hızlandıran ana dış faktörlerdir. Farklı tipteki LCD ürünleri, farklı hizmet ömrü özelliklerine sahiptir: bölümlü LCD ekranlar ve karakterli LCD ekranlar, düşük güç tüketimi ve basit yapısı nedeniyle uzun bir hizmet ömrüne sahiptir; Yüksek performanslı grafik LCD ve TFT ekranlar, endüstriyel sınıfa göre optimize edilmiş tasarım sayesinde yüksek ekran kalitesi ile istikrarlı kullanım ömrü arasında bir denge sağlar.
