Tek Renkli LCD Ekranların Güç Tüketimini Hangi Faktörler Etkiler?

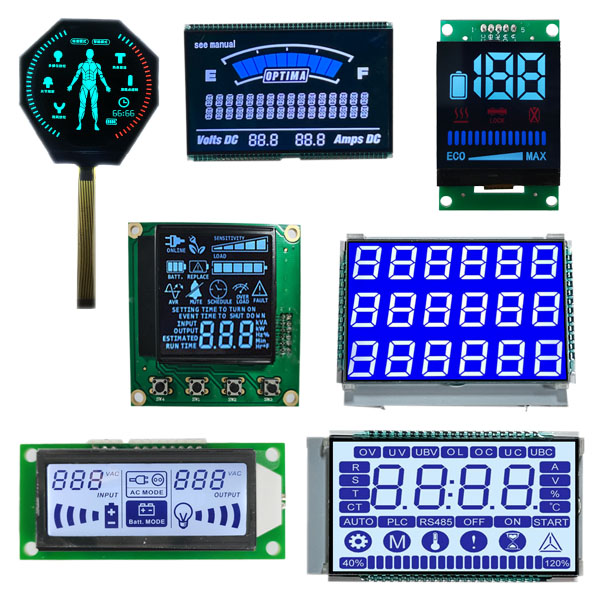

Tek renkli LCD ekranlaruzun süredir endüstriyel, ticari ve tüketici sektörlerinde düşük güçlü elektronik cihazların omurgası olmuştur. Karmaşık renk filtreleme ve yüksek güçlü arkadan aydınlatma sistemleri gerektiren TFT renkli LCD paneller için monokrom sıvı kristal ekranlar, minimum enerji yüküyle basit, yüksek kontrastlı görsel çıktı sağlar. Olağanüstü güç verimlilikleri, onları endüstriyel ölçüm cihazları, giyilebilir cihazlar, akıllı ev sensörleri, tıbbi taşınabilir ekipmanlar vb. dahil olmak üzere pille çalışan cihazlar için tercih edilen seçenek haline getiriyor.

Tek renkli LCD ekranlar, günümüzde mevcut olan enerji açısından en verimli ekran teknolojilerinden biri olmaya devam etmektedir. Pil ömrünün ve güç bütçelerinin ürün tasarımı kararlarına hakim olduğu bir çağda, bu ekranların güç tüketimini tam olarak neyin tetiklediğini anlamak yalnızca akademik bir çalışma değildir; taşınabilir bir cihazı yapabilecek veya bozabilecek kritik bir mühendislik değerlendirmesidir.

1. LCD Panel Yapısal Tasarım Özellikleri

Tek renkli bir LCD panelin yapısal tasarımı, temel güç tüketiminin temel belirleyicisidir. Panelin fiziksel boyutlarından ekran moduna ve matris tipine kadar her temel bileşeni, enerji kullanım özelliklerini doğrudan şekillendirir. Aynı sürüş devreleri ve çalışma ortamlarında bile, yapısal olarak farklı monokrom LCD modülleri, birkaç kat güç tüketimi boşlukları sergileyebilir.

1.1 Ekran Boyutu ve Piksel Yoğunluğu

Ekran boyutu, monokrom LCD güç tüketimini etkileyen en sezgisel faktörlerden biridir. Standart monokrom LCD ürünlerde güç tüketimi, etkin görüntü alanıyla pozitif yönde ilişkilidir. Daha büyük paneller daha fazla sıvı kristal piksel, daha şeffaf elektrot kablolaması ve daha geniş sinyal kapsama alanı gerektirir; bunların tümü temel kapasitif yükü ve statik güç kaybını artırır. Zamanlayıcılarda ve sayaçlarda yaygın olarak kullanılan segment tipi monokrom LCD ekran için, 2 inçten küçük küçük boyutlu paneller genellikle yalnızca 1-5 mW aktif güç tüketirken, orta boyutlu 3-5 inç grafik monokrom LCD ekran, normal çalışma koşulları altında genellikle 10-30 mW tüketir.

Piksel yoğunluğu aynı zamanda güç düzenlemesinde de hayati bir rol oynar. 128×64, 240×128 ve 320×160 modelleri gibi yüksek çözünürlüklü monokrom LCD ekranlar, daha yoğun piksel dizilerine ve daha karmaşık sürüş devrelerine sahiptir. Her piksel birimi bağımsız sinyal tarama ve voltaj kontrolü gerektirir, bu da genel devre yükünü ve dinamik güç tüketimini artırır. Buna karşılık, sabit ekran desenlerine sahip düşük çözünürlüklü segment LCD'ler daha basit devre yapılarına ve çok daha düşük güç kaybına sahiptir; bu da onları ultra düşük güç tüketen bekleme senaryoları için ideal kılar.

1.2 Optik Modu Görüntüleme

Tek renkli LCD ekran üç temel optik moda ayrılmıştır: yansıtıcı, aktarıcı ve transflektif; her biri çok farklı güç tüketimi profillerine sahiptir. Bu sınıflandırma, farklı monokrom ekran modülleri arasındaki büyük güç farkının temel nedenidir.

1.3 Matris Sürüş Türü

Tek renkli LCD ekranlar, pasif matris (PM) ve aktif matris (AM) türlerine ayrılır; pasif matris, düşük güçlü monokrom ürünler için ana akımdır. Pasif matris LCD ekran, piksel taraması için satır ve sütun elektrotlarını paylaşan basit bir çapraz ızgara elektrot yapısına sahiptir. Yalnızca piksel durumu geçişi sırasında güç tüketirler ve ekran içeriğini minimum statik güçle korurlar; bu da düşük güç avantajlarının temel nedenidir.

2. Arka Işık Sistemi Yapılandırması

Aktarıcı ve transflektif monokrom LCD ekran modüllerinin çoğu için, arka ışık sistemi toplam güç tüketiminin %70 ila %90'ını oluşturur. Yüksek güçlü RGB arka ışıklara sahip renkli LCD ekranların aksine, tek renkli LCD'ler çoğunlukla tek renkli LED arka ışıklar kullanır, ancak arka ışık miktarı, parlaklık, renk sıcaklığı ve sürüş modundaki farklılıklar, modülün genel enerji tüketimini doğrudan belirler. Arka ışık yapılandırmasını optimize etmek, monokrom LCD güç kaybını azaltmanın en etkili yoludur.

2.1 Arka Işık LED Miktarı ve Düzeni

Yerleşik arka ışık LED'lerinin sayısı güç tüketimiyle doğrusal olarak ilişkilidir. Küçük boyutlu monokrom LCD ekran genellikle düşük çalışma akımı ve düşük güce sahip 1-2 LED arka ışık tasarımını benimser. Büyük boyutlu veya yüksek düzgünlükteki ekran modülleri, karanlık köşeleri ortadan kaldırmak ve tam ekranda eşit parlaklık sağlamak için 4-6 veya daha fazla LED boncuk gerektirir. Her ilave LED boncuğu, arka ışık sisteminin genel çalışma akımını artırarak doğrudan toplam güç tüketimini artırır.

Arka ışık düzeni aynı zamanda güç verimliliğini de etkiler. İnce monokrom LCD ekran modülünde yaygın olarak kullanılan yana monteli arka ışık tasarımları, ışığı ışık kılavuzu plakaları aracılığıyla iletir, düşük ışık kaybı ve nispeten düşük güç tüketimi sağlar. Doğrudan alttan aydınlatmalı arka ışık düzenleri daha yüksek ışık kullanım verimliliğine sahiptir ancak daha fazla LED boncuk gerektirir, bu da aynı parlaklık standardında daha yüksek güç tüketimine neden olur.

2.2 Arka Işık Parlaklığının Ayarlanması

Arka ışık parlaklığı, monokrom LCD güç tüketimi için en esnek ayarlanabilir faktördür. LED arka ışığının parlaklığı sürüş akımıyla kontrol edilir; daha yüksek akım, daha yüksek parlaklığa ve daha yüksek güç tüketimine karşılık gelir. Çoğu monokrom LCD modülü PWM (Darbe Genişliği Modülasyonu) karartmayı veya analog voltaj karartmayı destekler. Maksimum parlaklık altında arka ışık, en yüksek güç tüketimiyle nominal akımda çalışır; düşük parlaklıkta bekleme modunda sürüş akımı keskin bir şekilde düşerek arka ışık güç kaybını %60 ila %80 oranında azaltır.

Endüstriyel ve tüketici elektroniği cihazlarının çoğu, günlük işlemlerde maksimum ekran parlaklığına ihtiyaç duymaz. Okunabilirliği sağlamak amacıyla arka ışık parlaklığını uygun şekilde azaltmak, cihazın pil ömrünü büyük ölçüde uzatabilir. Ultra düşük güç tüketen bekleme senaryoları için, ekran statik olduğunda otomatik arka ışık kapatma mantığını yapılandırmak, geçersiz güç kaybını daha da ortadan kaldırabilir.

2.3 Arka Işık Çalışma Modu

Sürekli açık arka ışık modu sürekli yüksek güç tüketimine yol açarken, aralıklı ve tetikleme tabanlı arka ışık modları da etkili bir şekilde enerji tasarrufu sağlar. Birçok akıllı cihaz, insan vücudu indüksiyonu, anahtar tetikleme veya ışık sensörü bağlantısı arka ışık stratejilerini benimser: arka ışık bekleme sırasında kapalı kalır ve yalnızca kullanıcı işlemi algılandığında yanar, bu da uzun vadeli statik güç kaybını büyük ölçüde azaltır. Pille çalışan taşınabilir cihazlar için bu çalışma modu optimizasyonu, donanım parametre ayarından daha önemli bir güç tasarrufu etkisine sahiptir.

3. Sürüş Devresi ve Çip Parametreleri

Sürüş çipi ve çevresel devre sistemi, monokrom LCD işleminin temel kontrol üniteleridir. Farklı yonga modelleri, sürüş voltajları, yenileme frekansları ve devre tasarım şemaları, ekranın çalışması sırasında dinamik ve statik güç tüketimini doğrudan etkiler. Aynı LCD panelle bile uyumsuz sürüş parametreleri bariz güç israfına neden olacaktır.

3.1 Sürüş Çipi Modeli ve Güç Verimliliği

Özel monokrom LCD sürücü çipleri farklı güç tüketimi özelliklerine sahiptir. Düşük güçlü özel ekran çipleri, yalnızca birkaç mikroamperlik ultra düşük bekleme akımıyla düşük voltajlı sürüş ve uyku modunu destekleyen optimize edilmiş devre mimarisini benimser. Buna karşılık, evrensel MCU alternatif sürüş şemaları, daha yüksek statik güç kaybı ve dinamik tarama güç tüketimi ile hedeflenen güç optimizasyonundan yoksundur.

3.2 Çalışma Gerilimi ve Ön Gerilim Gerilimi

Tek renkli LCD'ler sıkı çalışma voltajı aralıklarına sahiptir. Nominal voltaj aralığı dahilinde, sürüş voltajının uygun şekilde azaltılması, ekran netliğini etkilemeden piksel uyarım güç kaybını azaltabilir. Aşırı yüksek sürüş voltajı yalnızca güç tüketimini artırmakla kalmayacak, aynı zamanda sıvı kristal moleküler yorgunluğuna da neden olacak, ekranın eskimesini hızlandıracak ve ekranın titremesine yol açacaktır.

Öngerilim voltajı, güç kararlılığını etkileyen bir diğer önemli parametredir. Makul öngerilim voltajı konfigürasyonu, minimum akım tahrikiyle kararlı sıvı kristal moleküler dönüş sağlar. Mantıksız öngerilim voltajı ayarları, tekrarlanan moleküler titreşime ve geçersiz akım kaybına neden olacak ve ekran kontrastını azaltırken gereksiz güç tüketimini artıracaktır.

3.3 Ekran Yenileme Hızı

Yenileme hızı, monokrom LCD'lerin piksel tarama sıklığını belirler. Daha yüksek yenileme hızları, daha sık devre taraması ve sinyal değiştirme anlamına gelir ve bu da daha yüksek dinamik güç tüketimine yol açar. Yanıp sönmeyi ve bulaşmayı ortadan kaldırmak için yüksek yenileme hızları gerektiren renkli ekranların aksine, tek renkli LCD ekran, basit görüntü içeriğine ve yanıp sönmeye karşı düşük görsel hassasiyete sahiptir.

3.4 Çoğullama Sürüş Modu

Tek renkli LCD ekran, devre kablolamasını basitleştirmek için genellikle çoğullama sürüş teknolojisini kullanır. Farklı çoğullama oranları (1/4 görev, 1/8 görev, 1/16 görev) güç tüketimini ve ekran kalitesini etkiler. Daha yüksek çoğullama oranı, daha fazla pikselin tarama devrelerini paylaşması, çevresel devre miktarının ve statik güç kaybının azaltılması anlamına gelir. Ancak aşırı derecede yüksek çoğullama oranı, tek noktalı tarama yükünü artıracak ve dinamik anlık güç tüketimini artıracaktır. Çoğullama parametrelerinin ekran çözünürlüğüne göre makul şekilde eşleştirilmesi, güç tüketimini ve ekran kararlılığını dengelemenin anahtarıdır.

4. İçeriği ve Çalışma Durumunu Görüntüleyin

Pek çok uygulayıcı, tek renkli LCD güç tüketiminin gerçek zamanlı ekran içeriğine ve çalışma durumuna göre değiştiğini göz ardı ediyor. Yanan piksel sayısı, ekran güncelleme sıklığı ve bekleme durumunun tümü farklı güç kaybı efektleri üretir; bunlar, ince taneli güç optimizasyonu için çok önemli ayrıntılardır.

4.1 Piksel Aydınlatma Oranı

Tek renkli LCD'ler, sıvı kristal pikselleri içeriği çevirip görüntülemek için çalıştırırken güç tüketir. Ekranda ne kadar çok piksel yanarsa, genel devre yükü ve dinamik güç tüketimi de o kadar yüksek olur. Tam ekran düz ekran durumu en yüksek güç tüketimine sahipken, boş ekran veya düşük pikselli ekran durumu en düşük güç tüketimine sahiptir.

4.2 Ekran Güncelleme Sıklığı

Her ekran yenileme ve içerik güncellemesi, anlık güç kaybıyla birlikte sinyal taraması ve piksel durumu değişimi gerektirir. Cihaz parametre ekranları ve zamanlama ekranları gibi statik ekran içeriğine sahip cihazlar için sık sık yapılan gereksiz güncellemeler, sürekli olarak geçersiz güç tüketimine neden olacaktır. Veri değişim sıklığına göre makul güncelleme döngülerinin ayarlanması (örneğin, gerçek zamanlı yenileme yerine yavaşça değişen parametreler için her 1-5 saniyede bir güncelleme), ortalama güç tüketimini etkili bir şekilde azaltabilir.

4.3 Çalışma ve Bekleme Moduna Geçiş

Tek renkli LCD modüllerinde çalışma modu, ışık açık bekleme modu ve derin uyku modu arasında belirgin güç farklılıkları bulunur. Normal çalışma modunda maksimum güç tüketimiyle ekran sürekli olarak yenilenir; bekleme modunda ekran, arka ışık kapalıyken statik içeriği tutar ve yalnızca çipin statik güç kaybını korur; derin uyku modunda, sürücü çipi çoğu devre işlemini durdurur ve güç tüketimi en düşük mikroamper seviyesine düşer.

5. Çevresel Çalışma Koşulları

Çalışma ortamı, sıvı kristal malzemelerin ve devre bileşenlerinin fiziksel özelliklerini değiştirerek monokrom LCD güç tüketimini dolaylı olarak etkiler. Sıcaklık, nem ve ortam ışık yoğunluğunun tümü, endüstriyel ve dış mekan cihaz tasarımında göz ardı edilemeyecek şekilde ekran modüllerinin çalışma durumunu ve güç kaybını düzenler.

5.1 Çalışma Sıcaklığı

Sıcaklık, monokrom LCD güç tüketimi için en etkili çevresel faktördür. Sıvı kristal malzeme viskozitesi sıcaklıkla değişir: düşük sıcaklıklar sıvı kristal viskozitesini artırır, moleküler dönüşü yavaşlatır ve normal görüntülemeyi sağlamak için daha yüksek sürüş voltajı ve daha uzun tarama süresi gerektirir, bu da güç tüketimini artırır. Yüksek sıcaklıklar sıvı kristal viskozitesini azaltır, sürüş voltajı gereksinimlerini azaltır ve güç kaybını nispeten azaltır, ancak aşırı yüksek sıcaklıklar bileşenlerin eskimesini hızlandıracak ve devre kaçak akımının yükselmesine neden olacaktır.

Endüstriyel sınıf monokrom LCD'ler genellikle -20°C ile +70°C arası geniş sıcaklık aralıklarına uyum sağlar. Düşük sıcaklıktaki dış ortamlarda, ekran stabilitesini korumak için birçok modülün sıcaklık dengeleme devrelerini etkinleştirmesi gerekir, bu da ek güç tüketimine neden olur. Aşırı sıcaklık senaryolarında çalışan cihazlar için güç tasarımında düşük sıcaklıkta güç tüketimi marjı ayrılmalıdır.

Çözüm

Tek renkli LCD ekranların güç tüketimi, yapısal tasarım, arka ışık konfigürasyonu, sürüş parametreleri, çalışma durumu, çevre koşulları ve donanım eskimesi arasındaki etkileşimin sistematik bir sonucudur. Geleneksel algıdaki sabit güç parametresi algısının aksine, monokrom LCD güç çekişi, güçlü ayarlama kabiliyetine ve senaryo bağımlılığına sahiptir. Elektronik ürün tasarımcıları ve bakım mühendisleri için tüm etkileyici faktörlerin açıklığa kavuşturulması, yalnızca eşleşen ekran modüllerinin seçilmesine ve donanım maliyetlerinin azaltılmasına yardımcı olmakla kalmaz, aynı zamanda gelişmiş güç optimizasyonu yoluyla pil ömrünü ve cihaz kararlılığını en üst düzeye çıkarabilir.

Düşük güçlü IoT cihazlarında, endüstriyel kontrol ekipmanlarında ve taşınabilir tıbbi elektronik senaryolarında, monokrom LCD güç tüketiminin makul kontrolü, ürün pazarındaki rekabet gücünü ve kullanıcı deneyimini büyük ölçüde artırabilir. Düşük güçlü ekran teknolojisinin sürekli olarak yükseltilmesiyle, optimize edilmiş monokrom LCD sürüş şemaları ve donanım tasarımları, enerji tasarrufu potansiyelini daha da ortaya çıkaracak ve bu tür ekranların ultra düşük güçlü gömülü cihazlarda daha yaygın olarak kullanılmasını sağlayacaktır.
