Grafik LCD Ekran için SPI ve IIC arayüzünün avantajı nedir?

Modern gömülü sistem tasarımı, endüstriyel kontrol, akıllı ev ekipmanları ve giyilebilir elektronik ürünlerde,grafik lcd ekran modüllerivazgeçilmez insan-bilgisayar etkileşimi taşıyıcıları haline geldi. Tüm ana akım ekran arayüzleri arasında SPI ve IIC, nokta vuruşlu LCD ekranlar için en yaygın olarak benimsenen iki çözümdür ve benzersiz yapısal avantajları, istikrarlı performansı ve mükemmel uyumluluğu nedeniyle küçük ve orta boyutlu LCD ekranlar pazarına hakimdir. Bir IIC arayüz ekranı veya SPI ekranı için uygun bir arayüzün seçilmesi, ekipmanın tepki hızını, güç tüketimini, PCB yerleşim zorluğunu ve genel hizmet ömrünü doğrudan belirler.

Grafik LCD ekranlar, keyfi piksel noktalamayı, özel grafik oluşturmayı, dinamik metin kaydırmayı ve çok katmanlı arayüz gösterimini desteklemeleri bakımından segmentli LCD ekranlardan farklılık gösterir ve arayüz iletim verimliliği ve sinyal kararlılığı için daha yüksek gereksinimleri öne çıkarır. Buna karşılık, SPI ve IIC seri arayüzleri kablolama tasarımını basitleştirir, iletim protokollerini optimize eder ve ana akım terminal ürünlerinin düşük maliyetli, yüksek stabilite ve kompakt tasarım taleplerini mükemmel şekilde karşılayarak mevcut ana akım için tercih edilen arayüzler haline gelir.nokta vuruşlu LCD ekranlar.

SPI Arayüzü Temel Özellikleri (SPI Ekranı)

SPI (Seri Çevresel Arayüz), yüksek hızlı bir senkronize seri iletişim arayüzü, ana-bağımlı yapılandırılmış tam çift yönlü iletim protokolü ve yüksek performanslı SPI ekran ürünlerinin temel ana arayüzüdür. Nokta matrisli LCD ekranlar için standart SPI arayüzü, SCLK (saat sinyali), MOSI (veri iletimi), CS (yonga seçimi) ve DC (veri/komut seçimi) dahil olmak üzere 4 telli bir yapıyı benimser. Bazı basitleştirilmiş 3 telli SPI tasarımları, DC sinyallerini veri hatlarına entegre ederek, yüksek hızlı iletim yeteneklerini korurken pin sayısını daha da azaltır.

IIC Arayüzü Temel Özellikleri (IIC Arayüzü Ekranı)

IIC (Inter-Entegre Devre), SCL (saat hattı) ve SDA'dan (veri hattı) oluşan, ultra basitleştirilmiş 2 telli yapıya sahip, yarı çift yönlü senkron seri veri yolu arayüzüdür. Çok cihazlı bir veri yolu arayüzü olarak, bir IIC veri yolu, birden fazla ekran modülünü ve farklı adreslere sahip sensör cihazlarını monte edebilir; bu, çok cihazlı entegre sistemlerde IIC arayüz ekran ürünlerinin temel avantajıdır.

SPI Grafik LCD Ekran için SPI Arayüzünün Avantajları

1. Ultra Yüksek İletim Hızı, Dinamik Görüntü Gecikmesi Yok

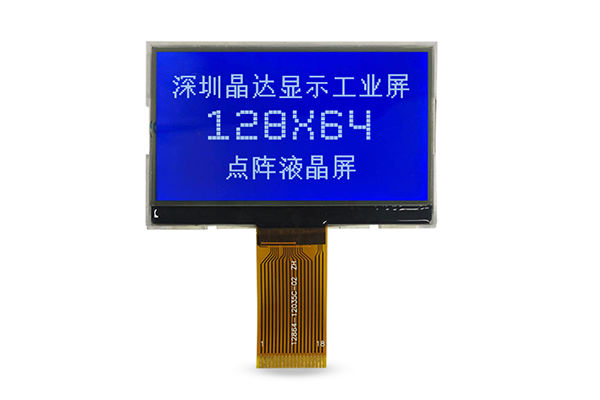

SPI arayüzünün en büyük avantajı, ultra yüksek saat frekansı ve sıfır protokol ek yükünde yatmaktadır. IIC arayüzünün adres doğrulama ve yanıt bekleme mekanizmasından farklı olarak SPI, maksimum saat frekansı 80 MHz'e kadar olan sürekli bir patlama iletim modunu benimser. Ana akım 128x64, 160x128, 240x320 içinnokta vuruşlu LCD ekranlarSPI arayüzü tam ekran veri yenilemeyi 1-5 ms içinde tamamlayabilir.

2. Endüstriyel Senaryolara Uygun Güçlü Parazit Önleme Performansı

SPI arayüzlü endüstriyel sınıf grafik lcd ekranımız, endüstriyel atölyeler ve elektrikli ekipmanlar gibi yüksek gürültülü elektromanyetik ortamlarda güçlü sinyal anti-parazit özelliği ve istikrarlı iletim ile itme-çekme tahrik sinyal çıkışını benimser. IIC arayüzünün açık drenaj yapısıyla karşılaştırıldığında, SPI sinyali daha güçlü bir sürüş kabiliyetine, daha uzun etkili iletim mesafesine sahiptir ve sinyal bozulmasına veya veri kaybına eğilimli değildir.

3. Esnek Kablolama Tasarımı, Performans ve Entegrasyonun Dengelenmesi

Standart 4 telli SPI arayüzü ve basitleştirilmiş 3 telli SPI arayüzünün her ikisi de, geleneksel paralel LCD arayüzlerinden çok daha az olan, düşük pin sayısı tasarımını korur. Yüksek hızlı aktarım performansını korurken aşırı GPIO kaynağı kullanımı sorununu da ortadan kaldırır. Sınırlı tek çipli mikro bilgisayar pinlerine sahip ancak yüksek ekran performansı gereksinimleri olan gömülü sistemler için SPI ekran modülleri, donanım maliyetini ve ekran efektini mükemmel şekilde dengeleyebilir.

4. Ultra Düşük Pin Mesleği, PCB Tasarımını Büyük ölçüde Basitleştirir

IIC arayüzü, tüm ana ekran arayüzleri arasında en düşük pin sayısı olan ekran veri iletimini tamamlamak için yalnızca iki sinyal hattına (SCL, SDA) ihtiyaç duyar. Giyilebilir cihazlar, akıllı sensörler ve son derece sınırlı GPIO kaynaklarına sahip minyatür ev aletleri gibi ultra minyatürleştirilmiş cihazlar için, IIC arayüz ekran modülleri, yetersiz pinler nedeniyle çevresel çipleri genişletme ihtiyacını ortadan kaldırarak çok sayıda tek çipli mikro bilgisayar pininden tasarruf sağlayabilir.

SPI ve IIC arayüzlerinin her ikisi de, modern nokta vuruşlu grafik LCD ekran ürünleri için, yeri doldurulamaz avantajlara sahip temel seri iletim çözümleridir. SPI ekran modülleri, yüksek hızlı iletim, güçlü parazit önleme ve mükemmel dinamik ekran performansına güvenerek endüstriyel yüksek performans ve dinamik ekran senaryoları için tercih edilen seçenek haline geliyor. IIC arayüz ekran ürünleri, ultra basit kablolama, düşük güç tüketimi ve güçlü genişletilebilirlik avantajlarından yararlanarak minyatürleştirilmiş, düşük güçlü ve çok cihazlı entegre uygulama senaryolarına hakim olur.
