Bir LCD EKRANDA nokta vuruşlu ekran ile segmentli LCD ekran arasındaki fark nedir?

Nokta vuruşlu ekranlar vesegmentli LCD ekranlarTemel ve yaygın olarak kullanılan iki alt kategori olan , benzersiz teknik özellikleri ve maliyet avantajlarıyla tüketici elektroniği, endüstriyel kontrol ve tıbbi cihazlar gibi birçok alanın ekran ihtiyacını desteklemektedir. Her ikisi de LCD teknolojisi sistemine ait olmasına rağmen görüntüleme ilkeleri, işlevsel özellikler ve uygulama senaryoları açısından önemli farklılıklar vardır. İkisi arasındaki farkları doğru bir şekilde ayırt etmek, terminal üreticilerinin seçimi ve endüstriyel teknoloji yerleşimi açısından büyük önem taşıyor.

Segmentli LCD ekran nedir?

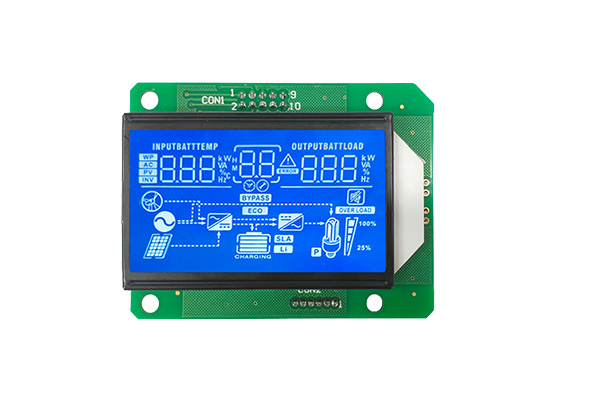

Segmentli LCD ekran, sayıları, harfleri, sembolleri veya özel simgeleri görüntülemek için önceden tasarlanmış sabit modelleri (bölümler adı verilen) kullanır. Her bölüm bağımsız bir elektroda karşılık gelir. Voltaj uygulandığında, o spesifik alandaki sıvı kristal moleküller bükülerek segmentin görünür olmasını sağlar. En yaygın konfigürasyonlar arasında 7 bölümlü ekranlar (sayısal ekran için optimize edilmiş), 14 bölümlü ekranlar (tam alfasayısal destek), 16 bölümlü ekranlar (gelişmiş karakter tanımı) ve belirli uygulamalar için uyarlanmış tamamen özel bölüm düzenleri bulunur.

Grafik LCD ekran nedir?

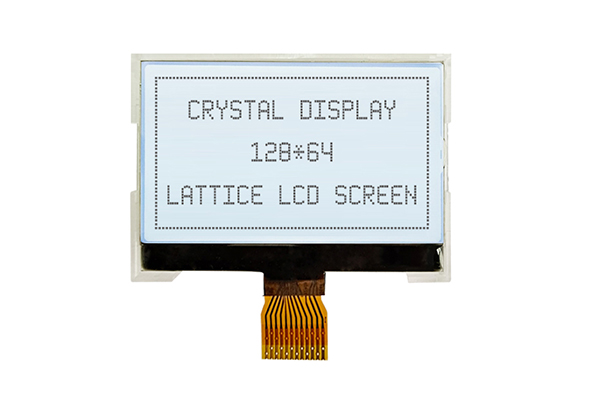

Nokta matrisli LCD ekran (grafik LCD ekran olarak da bilinir), satırlar ve sütunlar halinde düzenlenmiş ayrı piksellerden oluşan bir ızgaradan oluşur. Her pikselin bağımsız olarak kontrol edilebilmesi, ekranın rastgele grafikler, karakterler ve hatta görüntüler oluşturmasına olanak tanır. Yaygın çözünürlükler arasında 128×64, 192×64, 128×128, 240×128 ve 240x48 piksel bulunur.

Segment LCD ekran, düşük maliyet ve düşük güç tüketimi avantajlarıyla karmaşık ekran gerektirmeyen senaryolarda yaygın olarak kullanılmaktadır. Hesap makineleri, elektronik teraziler, klima panelleri, temel elektronik saatler, termostatlar, şarj istasyonu ekranları vb. gibi tüketici elektroniği ve endüstri alanlarını kapsar. Bu senaryolarda yalnızca basit sayıların, sembollerin veya durum uyarılarının görüntülenmesi gerekir. LCD ekranın maliyet etkinliği ve stabilitesinden tam olarak yararlanılabilir. Sektör gözlemlerine göre, küçük boyutlu ve basit ekran senaryolarında LCD ekranların pazara girme oranı %60'ı aşıyor ve bu da onu düşük maliyetli ekran çözümleri için tercih edilen seçenek haline getiriyor.

Grafik LCD ekranlargörüntüleme içeriğinde esnekliğin gerekli olduğu senaryolar için daha uygundur. Bunlar esas olarak endüstriyel kontrol ekipmanlarının insan-makine arayüzlerinde (HMI), tıbbi cihazların görüntülenmesinde, taşınabilir ölçüm aletlerinde (osiloskoplar, multimetreler vb.), POS makinelerinde, eski moda cep telefonlarında, MP3 oynatıcılarda vb. kullanılır. Bu senaryolar karmaşık menülerin, grafiklerin, Çince karakterlerin veya özel simgelerin görüntülenmesini gerektirir. Tek renkli LCD grafik LCD ekranların esnek görüntüleme kapasitesi, çeşitli ihtiyaçları karşılayabilir. Endüstriyel otomasyonun ilerlemesi ve tıbbi ekipmanların minyatürleştirilmesiyle birlikte grafik LCD ekranlara olan talep giderek artıyor. Özellikle yüksek çözünürlüklü ve geniş sıcaklıklı nokta matris ekranların üst düzey endüstriyel ve tıbbi senaryolardaki uygulamalarında sürekli bir genişleme görülüyor.

Grafik matris ekranı ve segmentli LCD ekran rekabetçi bir ilişki içinde değildir. Bunun yerine, ilgili teknik özelliklerine ve maliyet avantajlarına dayanarak tamamlayıcı bir pazar modeli oluşturdular. Segment ekranı, basit görüntüleme senaryolarının temeli olarak "basitlik, düşük maliyet ve düşük güç tüketimini" alırken, grafik LCD ekran, karmaşık ekran gereksinimlerini karşılamak için "esneklik, çok işlevlilik ve özelleştirilebilirliği" benimser. Birlikte LCD alanının çeşitlendirilmiş gelişimini destekliyorlar. Son üreticiler için ürünlerinin ekran gereksinimlerini, maliyet bütçesini ve uygulama senaryolarını netleştirmek, grafik LCD ekran ile monokrom segmentli LCD ekran arasında seçim yapmanın temel temelini oluşturur.
