Seri port ekranı ile standart TFT ekran arasındaki fark nedir?

Gömülü sistem tasarımında endüstriyel otomasyon, tüketici elektroniği ve ekranlar, temel insan-makine arayüzü (HMI) bileşeni olarak hizmet eder. Mühendisler ve ürün geliştiriciler sıklıkla kritik bir kararla karşı karşıyadır: seri port ekranı ile standart port arasında seçim yapmakTFT ekran. Her ikisi de elektronik cihazlar için görsel çıktı sağlarken, dahili işletim mekanizmaları, donanım arayüzleri, kaynak tüketimi, geliştirme zorluğu ve uygulama senaryoları büyük ölçüde farklılık gösterir.

Seri Bağlantı Noktası Göstergesi nedir?

Genellikle "akıllı seri ekran", "seri HMI" veya "UART TFT ekran" olarak adlandırılan seri bağlantı noktası ekranı, bir TFT LCD panelini özel bir grafik denetleyicisi, çerçeve arabellek belleği ve bir seri iletişim arayüzü ile birleştiren bağımsız bir modüldür. Bu modüller, ana bilgisayar mikro denetleyicisine yük getirmeden seri bağlantı üzerinden alınan grafik komutlarını işleyerek eksiksiz ekran alt sistemleri olarak işlev görür. UART, SPI ve I2C gibi ana akım seri protokolleri destekleyerek yalnızca birkaç sinyal kablosu üzerinden veri ve talimat iletimine olanak tanırlar.

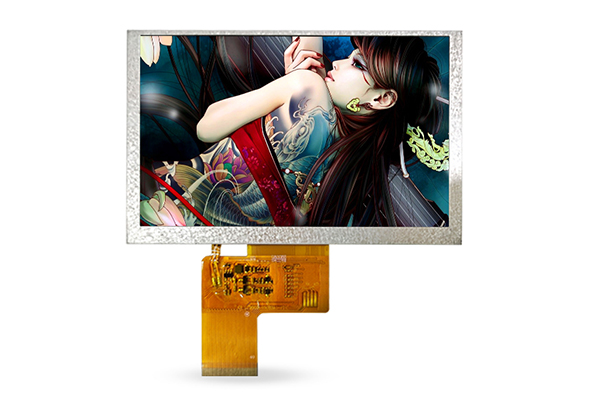

Standart TFT Ekran Nedir?

Standart bir TFT (İnce Film Transistör) ekran, geleneksel TFT LCD görüntüleme teknolojisine dayanan saf donanımsız bir ekrandır. Bağımsız bir kontrol sistemi veya yerleşik sürücü yazılımı olmayan, akıllı olmayan bir ekran bileşenidir. StandartTFT ekranlarPiksel verileri hesaplama, çerçeve arabellek depolama, ekran yenileme ve renk kalibrasyonu da dahil olmak üzere ekranla ilgili tüm işleri tamamlamak için tamamen harici ana denetleyicilere güvenin.

Seri Bağlantı Noktası Ekranı ile Standart TFT Ekran Arasındaki Temel Teknik Farklılıklar

İki ekran türü arasındaki teknik boşluklar donanım arayüzlerini, denetleyici kaynak doluluğunu, sürüş zorluğunu, iletim verimliliğini ve sistem kararlılığını kapsar. Bu teknik farklılıklar proje seçiminin temel temelini oluşturur ve ürün geliştirme döngülerini ve işletme performansını doğrudan etkiler.

1. Donanım Arayüzü ve Kablolama Karmaşıklığı

Seri bağlantı noktası ekranları, en belirgin avantajlarından biri olan son derece basitleştirilmiş donanım kablolamasına sahiptir. Çoğu seri ekran modülü normal çalışma için yalnızca 3 ila 4 kablo gerektirir: güç kaynağı, topraklama kablosu ve seri iletişim sinyal kabloları. UART tabanlı seri ekranlar, veri iletimi için yalnızca TX ve RX pinlerine ihtiyaç duyar; SPI ve I2C seri ekranlar ayrıca minimum sayıda pin aracılığıyla iletişimi tamamlar. Bu ultra düşük pin sayısı, PCB yerleşim zorluğunu büyük ölçüde azaltır, kart alanından tasarruf sağlar ve karmaşık kablo yönlendirme sorunlarını önler.

2. Ana Denetleyici Kaynak Doluluğu

Seri bağlantı noktası ekranları düşük güç tüketimi ve düşük kaynak kullanımı için tasarlanmıştır. Görüntüleme modülü bağımsız bir grafik işleme ünitesini ve çerçeve arabelleğini entegre ettiğinden, tüm piksel oluşturma, veri önbelleğe alma ve ekran yenileme çalışmaları ekranın kendi çipi tarafından tamamlanır. Ana bilgisayar MCU'nun, neredeyse hiç CPU kaynağı işgal etmeden, yalnızca düşük frekansta basit kontrol komutları göndermesi gerekir.

Standart TFT ekranlar çok büyük ana denetleyici kaynaklarını tüketir. Bağımsız önbelleğe alma ve işleme yetenekleri olmadığında, tüm çerçeve verilerinin ana işlemci tarafından hesaplanması, saklanması ve çıkışının yapılması gerekir. Ana denetleyicinin piksel verilerini sürekli olarak yenilemesi, çerçeve arabellek depolaması için büyük kapasiteli RAM kullanması ve yüksek frekanslı sinyal çıkışını sürdürmesi gerekir.

3. Geliştirme Zorluklarını ve Döngüsünü Artırma

Seri port ekranlarının geliştirme eşiği son derece düşüktür. Üreticiler eksiksiz ve olgun seri iletişim protokolleri, evrensel komut setleri ve üst düzey bilgisayar hata ayıklama araçlarını destekler. Geliştiricilerin temel LCD sürüş ilkelerini, piksel zamanlama mantığını veya grafik oluşturma algoritmalarını anlamasına gerek yoktur. Metin görüntüleme, resim değiştirme, animasyon oynatma ve dokunmatik kontrol gibi işlevleri gerçekleştirmek için yalnızca basit seri komutları çağırmaları yeterlidir.

StandartTFT ekranlarprofesyonel yerleşik geliştirme yetenekleri ve daha uzun geliştirme döngüleri gerektirir. Geliştiricilerin temel sürücü kodunu sıfırdan yazması, ekran zamanlama parametrelerini yapılandırması, renk kalibrasyonunda hata ayıklaması, çerçeve arabellek yönetimi mantığı oluşturması ve ekran yenileme akıcılığını optimize etmesi gerekiyor. Farklı boyut ve modeldeki TFT ekranların farklı zamanlama parametreleri ve sürücü gereksinimleri vardır, bu da uyumluluğun zayıf olmasına neden olur.

4. Veri İletim Hızı ve Yenileme Performansı

Seri iletişim protokolü bant genişliği ile sınırlı olduğundan, seri port ekranlarının yenileme hızı ve veri iletim hızı nispeten düşüktür. UART seri ekranlar, statik ekran ve düşük frekanslı güncelleme senaryolarına uygun, en düşük bant genişliğine sahiptir; SPI seri ekranların hızı artırılmıştır ancak yine de yüksek çözünürlüklü tam ekran gerçek zamanlı yenilemeyi destekleyememektedir.

Standart TFT ekranlar, ultra yüksek veri iletim bant genişliğine sahip paralel veya yüksek hızlı MIPI/RGB arayüzlerini benimser ve yüksek çözünürlüklü, yüksek kare hızlı ekran yenilemeyi destekler. 1080P yüksek çözünürlüklü görüntüleri, dinamik videoları ve karmaşık animasyon efektlerini takılma olmadan sorunsuz bir şekilde görüntüleyebilirler.

5. Sistem Kararlılığı

Seri bağlantı noktası ekranları olağanüstü sistem kararlılığına sahiptir. Ekran modülünün entegre tasarımı harici devre bağlantılarını azaltır ve basit seri kablolama, karmaşık paralel kablolamanın neden olduğu sinyal parazitini ve hat arızası sorunlarını etkili bir şekilde önler.

Standart TFT ekranlar nispeten zayıf sistem kararlılığına sahiptir. Karmaşık paralel sinyal hatları harici elektromanyetik girişime karşı hassastır ve bu durum ekranın titremesine, renk bozulmasına ve kar tanesi gürültüsüne neden olur.

StandartTFT ekranlarArtan geliştirme karmaşıklığı, daha yüksek pin sayısı ve ana işlemci üzerinde daha fazla talep pahasına maksimum performans, çözünürlük esnekliği ve piksel düzeyinde kontrol sunar. Yüksek performanslı uygulamalar, özel grafik gereksinimleri ve ekranın her yönünün sıkı bir şekilde kontrol edilmesi gereken projeler için doğru seçimdir.

Seri bağlantı noktası ekranları, azaltılmış bant genişliği ve çözünürlük sınırlamaları pahasına kullanım kolaylığına, hızlı geliştirmeye ve minimum ana bilgisayar kaynak tüketimine öncelik verir. Endüstriyel HMI uygulamalarında, prototip oluşturmada, kaynak kısıtlı sistemlerde ve pazara çıkış süresinin önemli olduğu projelerde uzmandırlar.

kritik.
