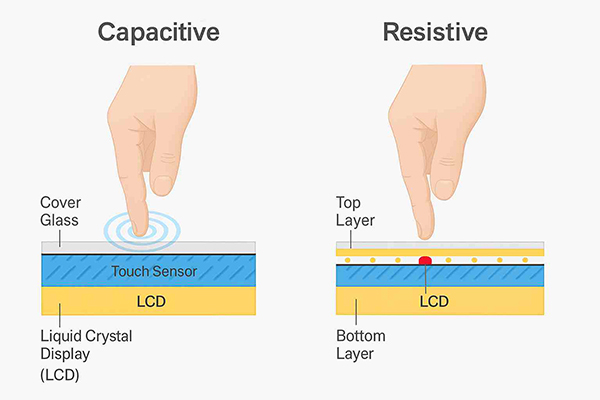

Dirençli Dokunmatik Ekran ile Kapasitif Dokunmatik Ekran Arasındaki Fark Nedir?

Günümüzün dijital dünyasında dokunmatik ekranlar, cebimizdeki akıllı telefonlardan fabrika atölyelerindeki endüstriyel kontrol ekipmanlarına kadar hayatımızın her alanına nüfuz etmiş durumda. Normal LCD ekranlarla karşılaştırıldığında, TFT LCD Ekran çok net görüntüler ve metinler sunabilir ve tepki süresi daha kısadır. TFT LCD ekranların artan uygulaması, ürünlere daha iyi görsel efektler getirmiştir. içinTFT ekran modülü, iki dokunma türü vardır: Dirençli Dokunmatik Ekran ve Kapasitif Dokunmatik Ekran.

Dirençli Dokunmatik Ekran Nedir?

Aralarında küçük yalıtım noktaları bulunan iki katman iletken ITO filmi normal olarak birbirine temas etmez; basıldığında üst ve alt filmler birbirine dokunarak iletken bir devre oluşturur. Kontrolör, XY voltajına göre basma koordinatlarını hesaplar. Dirençli dokunmatik ekranların dört telli, beş telli ve sekiz telli gibi çeşitli çeşitleri mevcuttur. Sayılar denetleyiciye bağlı devre bileşenlerinin sayısını temsil eder. Bunlar arasında dört telli dirençli ekran en yaygın ve ekonomik çözümdür; beş telli dirençli ekran ise alt katmanda sabit voltaj tasarımı sayesinde daha yüksek dayanıklılık ve doğruluk sağlar.

Dirençli dokunmatik ekranların tipik yapısı aşağıdakilerden oluşur: üzerine şeffaf iletken bir katmanın (genellikle indiyum kalay oksit ITO) kaplandığı cam veya organik cam alt tabakadan yapılmış bir alt katman, bir ara katman ve çok katmanlı reçine kaplamadan oluşan bir üst katman, dış yüzeyi sertleştirme yoluyla işlenir.

Kapasitif Dokunmatik Ekran Nedir?

Ekranın yüzey katmanı iletken bir ITO kapasitör katmanına sahiptir. İnsan vücudunun zayıf bir biyolojik akımı vardır. Bir parmak ona dokunduğunda insan vücudu ve ekran elektrotları bir bağlantı kapasitörü oluşturur. Dört köşe elektrotu, temas noktasını hesaplamak için akım farkını yakalar.

Kapasitif dokunmatik ekranın temel yapısı dört katmanlı kompozit cam panelden oluşur. En dış katman kimyasal veya fiziksel olarak güçlendirilmiş koruyucu camdır (sertliği 6H, 7H, 8H veya üzeri) ve camın iç yüzeyi ve ara katmanlarının her biri bir ITO iletken katmanla kaplanmıştır.

Temel Özellik Karşılaştırma Tablosu

Dirençli ekranların avantajları

1. Herhangi bir nesne tarafından çalıştırılabilir. Koruyucu eldivenler veya lastik eldivenlerle endüstriyel senaryolara uygundur.

2. Yazar kasalar, endüstriyel ekipmanlar ve çizim aletleri için uygun, son derece yüksek konumlandırma doğruluğu.

3. Nemden veya hafif su buharından korkmayın. Dış mekan endüstriyel ekipmanları için tercih edilen seçim.

4. Düşük fiyat, basit sürücü ve düşük güç tüketimi.

Dirençli ekranların dezavantajları

1. Güçlü baskı gerektirir, bu da kötü çalışma deneyimine neden olur

2. Filmin yüzeyi çizilmeye eğilimlidir ve uzun süreli basıldığında arızalanır.

3. Çoklu parmak hareketlerini desteklemez ve yakınlaştırıp uzaklaştıramaz

4. Zayıf ışık iletimi, bulanık ekran görünümüne neden olur

Kapasitif Dokunmatik Ekranın Avantajları

1. Çok noktalı hareketleri destekleyen, hoş bir his veren yumuşak dokunma işlemi

2. Çizilmez temperli cam yüzey, dayanıklı ve çizilmelere karşı dayanıklı

3. Daha iyi renk algısına sahip şeffaf ekran

4. Fiziksel baskı aşınması ve yıpranması yok, evdeki dijital cihazlar için daha uzun ömür

Kapasitif ekranların dezavantajları

1. Yalnızca çıplak elle veya özel kapasitif kalemle kullanılabilir. Sıradan eldivenler kullanımı engeller.

2. Su veya yoğuşma, düzensiz hareketlere ve kazara dokunmalara neden olur.

3. Düşük sıcaklıklar ve kalın yağ lekeleri hassasiyeti önemli ölçüde azaltacaktır.

4. Nemli endüstriyel ortamlarda daha maliyetli ve dengesizdir.

Uygulamalar

Dirençli dokunmatik ekranların tipik uygulamaları

Düşük maliyetleri, esnek girişleri ve güçlü parazit önleme yetenekleriyle dirençli dokunmatik ekranlar aşağıdaki senaryolarda tercih edilen seçenek olmaya devam ediyor:

Endüstriyel kontrol ekipmanı: Fabrika ortamı toz, yağ kirliliği ve elektromanyetik girişime maruz kalır ve operatörler genellikle eldiven giyer.

POS yazarkasa sistemleri: Kalemle imza ve eldivenle işlem yapılmasını gerektirir

Tıbbi ekipman: Güvenilirlik ve hijyen temizliği için yüksek gereksinimler

Otomobil navigasyon sistemleri: Sürücüler eldivenlerle çalışabilir

Kamu sorgulama terminalleri: Self-servis bilet makineleri, ATM'ler vb.

Dış mekan ekipmanı: Toz ve nem gibi zorlu ortamlara maruz kalan

Kapasitif dokunmatik ekranların tipik uygulamaları

Kapasitif dokunmatik ekranlar, çok noktalı dokunma, yüksek hassasiyet ve mükemmel görüntü kalitesi avantajlarıyla aşağıdaki senaryolara hakimdir:

Akıllı telefonlar ve tabletler: Sorunsuz hareket işlemleri ve çok noktalı dokunma deneyimleri gerektirir

Tüketici elektroniği: akıllı ev aletleri, giyilebilir cihazlar

Üst düzey insan-makine arayüzleri: modern etkileşim deneyimleri gerektiren cihazlar

Tıbbi ekipman: hızlı ve sezgisel giriş gerektiren senaryolar

Dokunmatik ekranlar: ekran efektlerine yönelik yüksek gereksinimlere sahip uygulamalar

Gelecekteki Gelişim Trendleri

Kapasitif dokunmatik ekranlarÇok noktalı dokunmatik kontrolü, yüksek hassasiyeti ve mükemmel görüntü efektleriyle tüketici elektroniği pazarında ana teknoloji haline geldi. Fakat,dirençli dokunmatik ekranlarendüstriyel kontrol, tıbbi ekipman ve kamu tesisleri gibi spesifik alanlarda halen yeri doldurulamaz konumunu sürdürmektedir.

Son yıllarda teknolojik gelişmeler entegrasyon ve optimizasyon eğilimi göstermiştir. Endüstriyel sınıf kapasitif TFT ekran, kendi geliştirdiği dokunmatik kontrol algoritmaları ve senaryo tabanlı optimizasyon yoluyla elektromanyetik girişim, su sisi ve eldivenle çalıştırma gibi geleneksel eksikliklerin yavaş yavaş üstesinden geliyor. Aynı zamanda dirençli TFT ekranlar, malzeme ve süreç iyileştirmeleri yoluyla dayanıklılığı ve doğruluğu da artırıyor.
