Segment LCD Ekran VA Negatif LCD Modu

JDA şirketi, Shenzhen, Çin'de profesyonel bir segment LCD ekran üreticisi ve tedarikçisidir. Segment LCD ekran VA negatif LCD modu, Ev Aletleri, Tıbbi Ekipmanlar, Enstrümantasyon ve Endüstriyel Kontrol Cihazlarında yaygın olarak kullanılan, yüksek verimliliği, düşük enerji tüketimi ve net görsel sunumuyla bilinen bir ekran çözümüdür. LCD ürünlerimiz yüksek maliyet avantajına sahiptir ve müşteriler için iyi bir LCD çözümü sağlayabilir.
Modül Numarası: JDA0301-19101A1
Teknoloji: COB teknolojisi
Çalışma Sıcaklığı: -20 ila 70°C
Sürücü IC'si: TCP802-01
Görüş Açısı: Geniş görüş açısı

Talep Gönder

Derecelendirme: 5.0

(Derecelendirme Sayısı: 1)

Ürün Açıklaması

BuSegment LCD Ekran VA Negatif LCD Modu3,3V'ta çalışır ve koyu siyah bir arka plan üzerinde parlak beyaz bölümler gösterir. Kontrast ve uzun süreli stabilitenin renkten daha önemli olduğu invertörler, UPS sistemleri, sayaçlar ve endüstriyel kontrol panelleri için üretilmiştir.

Segment LCD Ekran VA Negatif LCD Modu: Özellikler ve Uygulamalar

Mühendisler arıyorSegment LCD Ekran VA Negatif LCD Modugenellikle aynı anda üç şeye ihtiyaç duyarlar: güçlü ortam ışığı altında okunabilir kalan bir ekran, mevcut 3,3V kartla eşleşen bir sürücü şeması ve üretim boyunca aynı kaliteyi tekrarlayabilen bir tedarikçi. JDA0301-19101A1 tam olarak bu özet etrafında oluşturulmuştur.

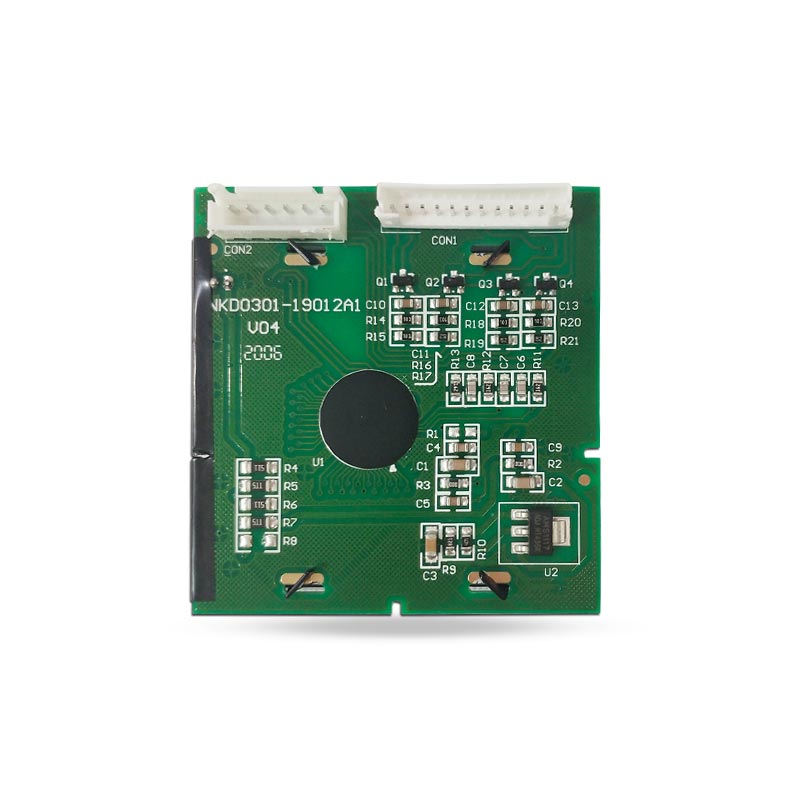

BuSegment LCD Ekran VA Negatif LCD ModuNegatif modlu camı COB (yerleşik çip) düzeneğiyle eşleştirir, böylece TCP802-01 sürücüsü doğrudan PCB'nin üzerine oturur ve ünite bitmiş bir bileşen olarak monte edilir. Aktarıcı bir polarizör ve arkasında bir LED arka ışık bulunan ekran, beyaz bölümlere sahip siyaha yakın bir arka plan üretir.

	LCD TİPİ & LOJİK GERİLİM VA / Negatif \| VDD = 3,3V

	SÜRÜCÜ IC VE YÖNTEM TCP802-01 \| 1/3 GÖREV, 1/2 ÖNLİLİK

	AKTİF ALAN & SICAKLIK 46 × 41 mm \| -20 ila 70 °C

JDA0301-19101A1 Teknik Özellikler - Segment LCD Ekran VA Negatif LCD Modu
Modül No.	JDA0301-19101A1
LCD Tipi	VA / Negatif
Montaj Teknolojisi	COB (gemide çip)
Modül Boyutu	58(G) × 60(Y) × 15,8(D) mm
VA'yı Görüntüle (Aktif Alan)	46(G) × 41(Y) mm
Sürüş Yöntemi	1/3 GÖREV, 1/2 ÖNLİLİK
Sürücü IC'si	TCP802-01
Görüş Açısı	saat 12
Polarizör Tipi	geçirgen
Çalışma Sıcaklığı	-20 ila 70 °C
Depolama Sıcaklığı	-30 ila 80 °C

Mühendisler Neden Segment LCD Ekranımızı VA Negatif LCD Modunu Seçiyor?

Gerçek Dolaplarda Yaşayan Kontrast

BuSegment LCD Ekran VA Negatif LCD ModuTN ekranlarda görülen tipik gri renk yerine gerçek anlamda koyu siyah bir arka plan sunar, böylece aydınlatılmış bölümler parlak fabrika aydınlatması altında ve füme panellerin arkasında okunabilir kalır.

Düşük Güç, Uzun Saha Ömrü

Monokrom segment teknolojisi yalnızca arka ışığın ve sürücünün ihtiyaç duyduğu şeyi çeker. Sürekli güç sağlanan sayaçlara ve invertör ön panellerine uygun olan video işleme, yenileme yükü ve ısı birikimi yoktur.

Anında Elektrik Uyumluluğu

1/3 görev ve 1/2 öngerilim sürücülü 3,3V mantık kaynağı, çoğu invertör, UPS ve ölçüm platformunda kullanılan MCU raylarıyla eşleşerek seviye değiştirme veya harici sürücü yeniden tasarımı ihtiyacını azaltır.

Bu Segment LCD Modülü Nerede Kullanılır?

Negatif VA optikleri, geniş çalışma sıcaklığı ve COB sağlamlığının birleşimi bunu mümkün kılarSegment LCD Ekran VA Negatif LCD Moduçeşitli ekipman kategorileri arasında pratik bir seçim:

▸ Solar invertörler ve UPS sistemleri- uzaktan görülebilen durum okumaları, hata kodları ve çıkış parametreleri.

▸ Akıllı ölçüm- on yıl boyunca okunaklı kalması gereken elektrik, su ve gaz sayaçları.

▸ Endüstriyel kontrol ve enstrümantasyon- frekans dönüştürücüler, güç ölçüm cihazları, test ekipmanı ve kontrol kabinleri.

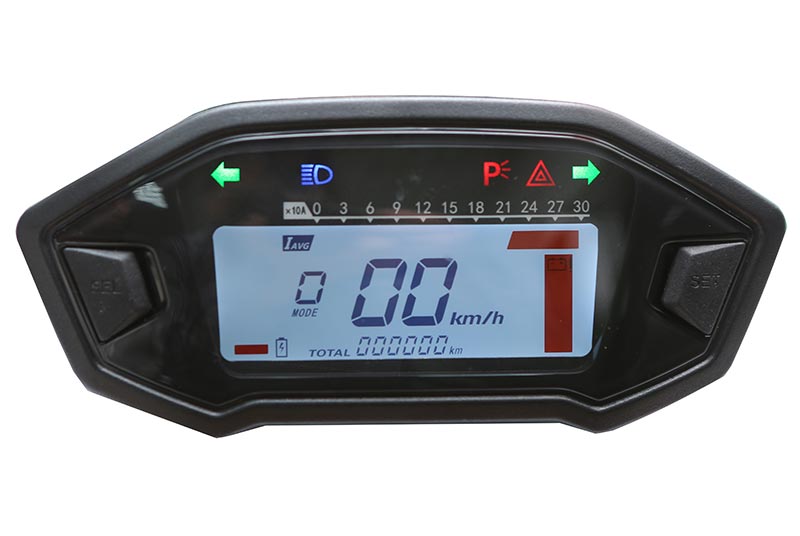

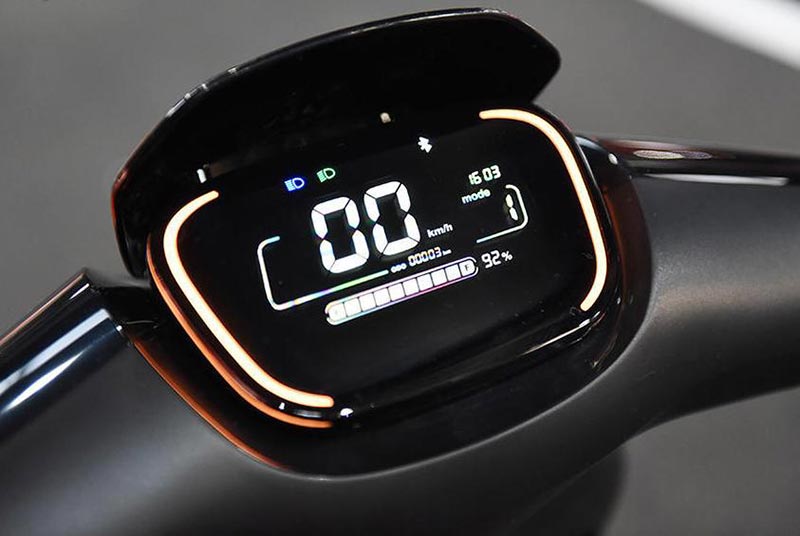

▸ Otomotiv ve ulaşım elektroniği- yardımcı gösterge panoları ve izleme üniteleri.

Segment LCD Display VA Negative LCD Mode in a power inverter

Segment LCD Ekran VA Güç çevirici ön panelindeki Negatif LCD Modu.

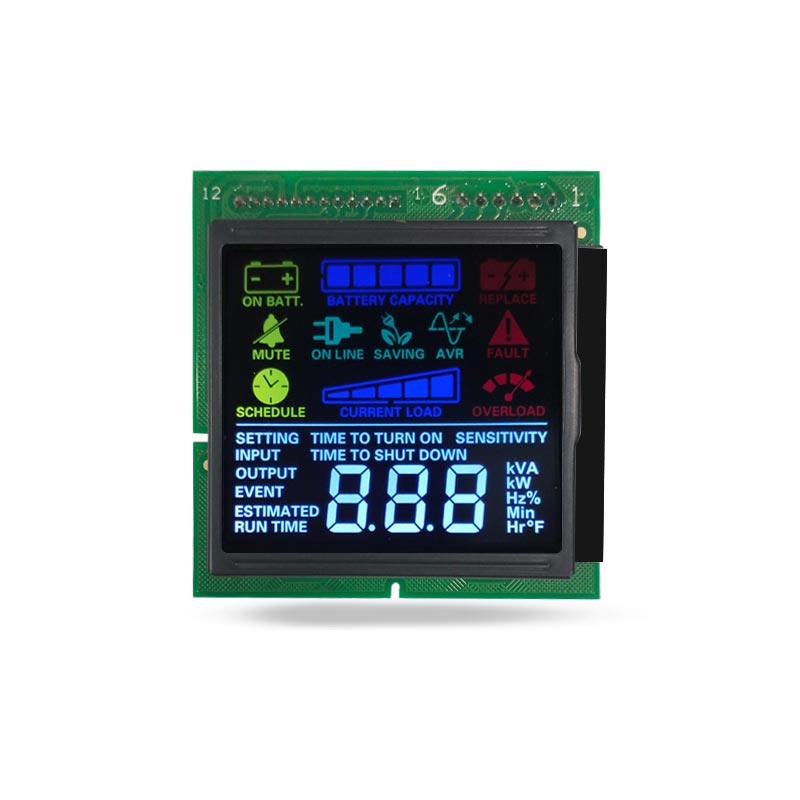

Segment LCD module used for solar inverter and UPS readouts

Solar invertör ve UPS okumaları için kullanılan segment LCD modülü.

Projeniz sabit saat 12 yönü yerine daha geniş bir optik pencereye ihtiyaç duyuyorsa,Güneş enerjisi için VA tam görüş açısı segmentli LCD ekranaynı negatif mod görünümüyle bu gereksinimi karşılar. Daha sıkı bir bütçeyle çalışan alıcılar genellikleHTN negatif 7 segmentli LCD ekranparalel olarak.

Kişiselleştirme, Numuneler ve Sipariş

Bu katalog modülü sabit bir öğe değil, bir başlangıç noktasıdır. Özel teşhir projelerimizin çoğu, bir müşteri çizimiyle veya mevcut bir üründen alınan bir numuneyle başlar ve aynı muhafazaya düşen uyumlu bir modülle sona erer. İster standart bir COB tertibatına, ister tamamen uyarlanmış bir COB tertibatına ihtiyacınız olsunSegment LCD Ekran VA Negatif LCD Modu, mühendislik ekibimiz tasarımınızı destekler.

Segment resmi ve cam boyutu- düzeninize eklenen yeni segment desenleri, simgeler ve logolar.

Pin çıkışı ve konektör seçenekleri- PCB'nize uygun pin ataması, FPC veya pin başlığı sonlandırma.

Arka ışık ve renk- gövdeye ve marka diline uygun beyaz, mavi veya sarı LED arka ışık.

24 saat içinde teklif- Çiziminizi, yıllık hacminizi ve hedef fiyatınızı gönderin ve bir sonraki iş gününde fiyat artı teknik yanıt alın.

Takımlamadan önce örnekler- standart numuneler genellikle çizim onayından sonra 3 ila 7 iş günü içinde gönderilir.

Daha geniş bir ürün yelpazesi için tam teknik belgeler şu adreste mevcuttur:segmentli LCD ekrankategori sayfasına gidin ve tasarımınız renkli bir arayüze doğru ilerliyorsamonokrom LCD ve OLED ekranbölüm, segment, karakter, grafik ve PMOLED modüllerinin her birinin en iyi nereye uyduğunu açıklar.

Üretim, Test ve Kalite Dokümantasyonu

Shenzhen Jingda Display Technology Co., Ltd. Eylül 2015'te kuruldu ve Wuping, Fujian'da 6000 m²'lik tozsuz bir tesis işletiyor. Her partimizSegment LCD Ekran VA Negatif LCD ModuPaketlemeden önce gelen malzeme muayenesinden, proses içi kontrollerden ve son elektrik ve optik testlerden geçer. ISO kalite yönetimi sertifikasına sahibiz ve talep üzerine RoHS uyumluluk belgelerini sağlıyoruz.

COG and COB assembly lines

Temiz oda atölyesindeki COG ve COB montaj hatları.

ISO quality management and RoHS documentation

ISO kalite yönetimi ve RoHS belgeleri.

Sıkça Sorulan Sorular

Bu Segment LCD Ekran VA Negatif LCD Modunun segment düzeni ve pin düzeni özelleştirilebilir mi?

Evet. Segment resmi, cam boyutu, pin ataması, arka ışık rengi ve konektör tipinin tümü çiziminizden veya referans örneğinden değiştirilebilir. Mühendislik incelemesi ve fiyatlandırma 24 saat içinde iade edilir.

Bu modülün arka ışığa ihtiyacı var mı?

Bu sürüm, geçirgen bir polarizör kullanır, dolayısıyla düşük ışıkta okuma için bir LED arka ışık gerekir. Normalde siyah bir arka plan üzerinde beyaz bölümler üreten beyaz veya mavi bir arka ışık belirtilir.

VA negatif, HTN negatif ile nasıl karşılaştırılır?

Bu Segment LCD Ekran VA Negatif LCD Modu daha derin siyah seviyeleri, daha yüksek kontrast ve daha geniş bir izleme aralığı sunar; HTN negatif, daha dar görüş açılarına sahip, daha düşük maliyetli bir alternatiftir. Her ikisi de tek renkli segment ekranlardır.

Hangi teslim süresini planlamalıyım?

Teklifler 24 saat içinde verilir. Standart numuneler genellikle çizim onayından sonra 3 ila 7 iş günü içinde gönderilir ve seri üretim programları teklifle birlikte onaylanır.
