Pozitif LCD Ekran ve Negatif LCD Ekran Nedir?

LCD Ekranlartüketici elektroniği ve endüstriyel enstrümantasyondan otomotiv gösterge panellerine ve tıbbi cihazlara kadar sayısız sektörde görsel arayüzlerin omurgası haline geldi. Endüstriyel ekranlar, gösterge panelleri, otomotiv ekranları veya taşınabilir cihaz monitörleri için alışveriş yaptıysanız, muhtemelen pozitif modlu LCD ekran ve negatif modlu LCD ekran terimleriyle karşılaşmışsınızdır. Bu iki çekirdekli LCD ekran modu, monokrom ve temel renkli LCD ekranların temel görsel görünümünü, ışık iletim mekanizmasını, okunabilirliğini, güç tüketimini ve uygulama sınırlarını tanımlar. Ticari ve endüstriyel elektronikte yaygın kullanımlarına rağmen çoğu alıcı ve mühendis, bunların çalışma prensiplerini, temel farklılıklarını ve senaryoya özgü avantajlarını tam olarak anlayamamakta, bu da cihaz performansından ve kullanıcı deneyiminden ödün veren hatalı ekran seçimine yol açmaktadır.

Pozitif LCD Ekran Nedir?

Pozitif LCD ekran, parlak bir arka plan üzerinde koyu metin/grafiklerle karakterize edilen standart bir LCD ekran modudur. Güç verilmemiş veya etkinleştirilmemiş bir durumda, LCD piksel alanı şeffaf veya parlak kalırken, etkinleştirilen pikseller, karanlık ekran içeriği oluşturmak için ışığı bloke eder. Yaygın görsel belirtiler arasında beyaz/gri arka plan üzerinde siyah karakterler, sarı-yeşil arka plan üzerinde siyah semboller ve yansıtıcı gümüş arka plan üzerinde koyu simgeler bulunur.

Pozitif LCD ekranlar, en geleneksel ve yaygın olarak kullanılan LCD optik konfigürasyonu olan çapraz polarizasyon yapısını benimser. Bu mod büyük ölçüde ortam ışığına bağımlıdır ve mükemmel parlama önleme performansına sahiptir, bu da onu dış mekan ve yüksek parlaklıktaki ortam görüntüleme cihazları için tercih edilen seçenek haline getirir.

Negatif LCD Ekran Nedir?

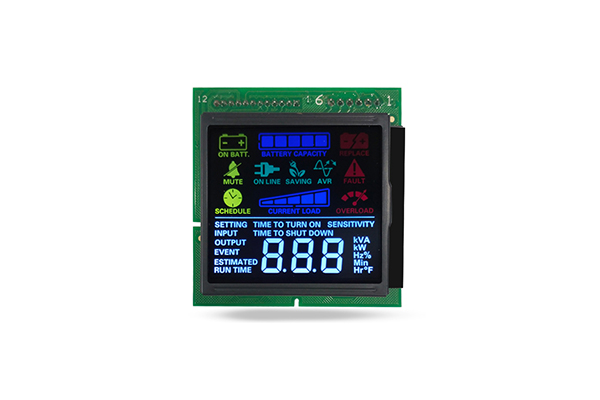

Negatif bir LCD ekrantam tersi ekran modudur ve koyu arka plan üzerinde parlak metin/grafikler sunar. Ekrana güç verilmediğinde, tüm ekran alanı bloke edilir ve koyu siyah veya koyu gri görünür. Piksellere enerji verildiğinde, sıvı kristal moleküller arka ışığın geçmesine izin verecek şekilde dönerek koyu arka planda parlak, parlak bir içerik oluşturur.

Negatif LCD ekranlar hizalanmış bir polarizasyon yapısı kullanır. Pozitif LCD'lerin aksine, ekran için ortam ışığına güvenemezler ve net içerik sunmak için bir arka ışık modülüyle donatılmaları gerekir. Bu mod, tüketici elektroniği, otomotiv iç mekanları ve iç mekan endüstriyel kontrol panellerinde yaygın olarak uygulanan, düşük ışıklı ve iç mekan ortamlarda ultra yüksek kontrast ve hassas görsel efektler sunar.

Pozitif LCD Ekranların Çalışma Prensibi

Pozitif LCD'ler iki dikey çapraz polarizör (90 derecelik ofset) ile üretilmiştir. Gevşemiş, enerji verilmemiş durumdaki sıvı kristal katman, ortam ışığını 90 derece döndürerek ışığın iki polarizörden düzgün bir şekilde geçmesine izin verir. Bu, kapalı durumda tüm ekran arka planının parlak ve şeffaf olmasını sağlar.

Belirli bir piksele voltaj uygulandığında, sıvı kristal moleküller bükülmüş düzenlerini kaybeder ve elektrik alanıyla dikey olarak hizalanır. Artık ışığı döndürmezler, dolayısıyla gelen ışık üst polarizör tarafından engellenir. Piksel alanı ışık iletimini kaybeder ve koyu metin veya desenler oluşturur. Basitçe söylemek gerekirse, cihazın açılması karanlık içeriğe, kapanması ise parlak arka plana eşittir.

Negatif LCD Ekranların Çalışma Prensibi

Negatif LCD ekranlar, üst ve alt polarizörlerin aynı yönde hizalandığı paralel polarizasyon düzenini benimser. Enerji verilmemiş durumda, sıvı kristal moleküller ışığı 90 derece döndürecek şekilde bükülerek ışığın hizalanmış polarizörler tarafından bloke edilmesine neden olur. Kapalı durumda ekranın tamamı karanlık kalır.

Hedef piksellere voltaj uygulandığında sıvı kristal moleküller düzleşir ve ışığın dönmesini durdurur. Arka ışık, çift polarizörlerden sorunsuz bir şekilde geçerek koyu arka plan üzerinde parlak, yüksek parlaklıkta ekran içeriği oluşturur. Temel mantığı, açmanın parlak içeriğe, kapatmanın ise koyu arka plana eşit olmasıdır.

Pozitif ve Negatif LCD Ekranlar Arasındaki Temel Farklılıklar

Doğru ekran modunu hızlı bir şekilde ayırt etmenize ve seçmenize yardımcı olmak için pozitif ve negatif LCD ekranlar arasındaki temel farkları sekiz kritik boyutta özetliyoruz: görsel efekt, polarizör yapısı, arka ışığa bağımlılık, ışık uyarlanabilirliği, kontrast, güç tüketimi, izleme açısı ve maliyet.

1.Görsel Sunum

Pozitif LCD:Geleneksel insanların okuma alışkanlıklarına uygun, koyu içerikli, doğal ve yumuşak görsel efektli klasik parlak arka plan. Ekran tonu esas olarak nötr beyaz, gri veya sarı-yeşildir ve uzun süreli izleme sırasında görsel yorgunluk düşüktür.

Negatif LCD:Parlak ışıklı içeriğe, güçlü görsel etkiye, üst düzey ve zarif görünüme sahip koyu arka plan. Koyu arka plan, ekran içeriğini etkili bir şekilde vurgulayarak metin ve simgelerin daha belirgin ve katmanlı olmasını sağlar.

2.Arka Işık Bağımlılığı ve amp; Işığa Uyarlanabilirlik

Uygulama senaryolarındaki en pratik fark budur. Pozitif LCD'ler ortam ışığına hakimdir ve dış mekan güneş ışığı, iç mekandaki güçlü ışık ve açık çalışma alanları gibi parlak ortamlarda en iyi performansı gösterir. Arka ışık olmadan bile ultra net görüntü efektlerini koruyabilirler ve güçlü ortam ışığı tarafından silinmezler.

Negatif LCD'ler arka ışık baskındır. Loş iç mekanlarda, gece sahnelerinde ve düşük ışıklı çalışma koşullarında tekdüze arka ışık desteğiyle üst düzey görüntü kalitesi sunarlar. Ancak güçlü güneş ışığı altında, arka ışık parlaklığı ortam ışığı tarafından kolayca bastırılır ve bu da içeriğin soluklaşmasına ve okunabilirliğin azalmasına neden olur. Negatif LCD'ler, parlak ortamlara uyum sağlamak için 800 nit'in üzerinde yüksek parlaklıkta arka ışıklara ihtiyaç duyar ve bu da güç tüketimini önemli ölçüde artırır.

3.Kontrast ve Görüş Açısı Performansı

Düşük ışıklı kapalı ortamlarda, negatif LCD'ler pozitif LCD'lerden çok daha yüksek kontrast oranlarına sahiptir. Saf koyu arka plan, ışık sızıntısı girişimini ortadan kaldırarak içerik kenarlarını daha keskin ve ayrıntıları daha hassas hale getirir. Bu arada, negatif LCD'ler ihmal edilebilir renk kayması ve her yönden parlaklık zayıflaması ile daha geniş görüntüleme açılarına sahiptir.

Pozitif LCD'ler nispeten orta düzeyde kontrasta sahiptir. Parlak arka plan nedeniyle açık ve koyu katmanlar arasındaki boşluk daha küçüktür, ancak aydınlık ortamlarda görüş açısı stabilitesi daha iyidir. Güçlü ışık altında yansıma bulanıklığına veya kontrast zayıflamasına eğilimli değildirler ve daha istikrarlı dış mekan görüntüleme performansına sahiptirler.

4.Güç Tüketimi ve Dayanıklılık

Pozitif LCD'lerin enerji tasarrufunda mutlak avantajları vardır. Çoğu uygulama senaryosu, ekran için tamamen ortam ışığına bağlı olduğundan, arka ışığın etkinleştirilmesini gerektirmez. Yardımcı arka aydınlatmayla bile düşük parlaklık talebi karşılamak için yeterlidir ve cihazın pil ömrünü büyük ölçüde uzatır. Düşük güçlü taşınabilir cihazlar için ilk tercihtirler.

Çözüm

Pozitif ve negatif LCD ekranlar arasındaki ayrım, ekran seçiminde en temel seçimlerden birini temsil eder.Pozitif LCD ekranlargüneş ışığında üstün okunabilirlik, daha düşük güç tüketimi ve daha düşük maliyet sunar; bu da onları dış mekan, pille çalışan ve maliyete duyarlı uygulamalar için ideal kılar. Negatif modlu LCD ekranlar daha yüksek kontrast, daha geniş iç mekan izleme açıları ve birinci sınıf estetik sunar; iç mekan, düşük ışık ve tasarım odaklı ürünler için mükemmeldir.
