Grafik LCD Ekran ile Segment LCD Ekran Arasındaki Fark Nedir?

Endüstriyel elektronik, tüketici aletleri, otomotiv cihazları ve taşınabilir ölçüm ekipmanlarında LCD ekranlar ve LED ekranlar en yaygın insan-makine etkileşimi taşıyıcılarıdır. Tüm ana akım ekran türleri arasında, grafik nokta matris ekranlar ve segment ekranlar (segment kod ekranları olarak da bilinir), en yaygın kullanılan iki düşük ve orta seviye ekran çözümüdür. LCD ekranlar alanında iki temel teknoloji zamana direnmiştir: bölümlü ekranlar ve grafik nokta matris ekranlar. Her ikisi de kullanıcılara görsel bilgi sunma amacına hizmet ederken, temelde farklı prensiplerle çalışırlar ve tamamen farklı uygulamalarda üstünlük sağlarlar.

Segment Gösterimi Nedir?

Segmentli ekran, ekranda bağımsız segment elektrotlarıyla önceden üretilmiş sabit yapılı bir görüntüleme cihazıdır. İç yapısı sabit ekran içeriklerine göre önceden ayarlanmıştır ve ekran yüzeyi birkaç bağımsız, ayarlanamayan ekran bölümüne bölünmüştür. En yaygın yapı, dijital ekran için yedi bölümlü yapıdır ve bazı özelleştirilmiş modeller, pil gücü, sinyal gücü, sıcaklık sembolleri ve işlev göstergeleri gibi sabit simge bölümleriyle donatılmıştır.

Segment ekranların çalışma prensibi nokta vuruşlu ekranlara göre çok daha basittir. Sürüş devresinin yalnızca belirli bölümler için yüksek ve düşük seviyeli sinyalleri girmesi gerekir. İlgili segment elektrodu açıldığında, segment sabit sayılar veya semboller oluşturacak şekilde yanar; kapatıldığında gizlenir.

Grafik LCD Ekran Nedir?

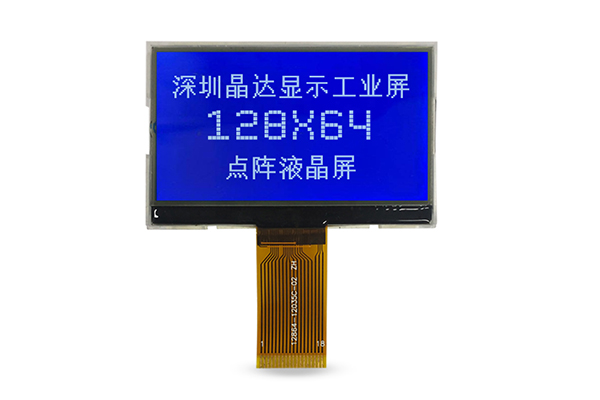

Grafik LCD ekran, sabit satırlar ve sütunlar halinde düzenlenmiş bağımsız piksel birimlerinin düzenli bir ızgarasından oluşan, tamamen özel piksel düzeyinde bir görüntüleme cihazıdır. Ekrandaki her piksel, sabit karakter veya bölüm yapılarıyla sınırlandırılmadan ayrı ayrı açılıp kapatılabilen sürüş devresi tarafından bağımsız olarak kontrol edilir. Ortak çözünürlük özellikleri arasında 128x32, 128x64, 192x64, 128x128, 240x128 ve diğer standart modeller yer alır ve küçük ve orta ölçekli ekran boyutu ihtiyaçlarını karşılar.

Temel çalışma prensibi matris tarama sürüş teknolojisine dayanmaktadır. Ekran çipi, piksel noktalarında döngüsel tarama gerçekleştirmek için satır ve sütun devrelerini kontrol eder ve giriş ekran verilerine göre her pikselin açık-kapalı durumunu ve gri ölçeğini ayarlar.

Karşılaştırma Özeti

Parametre Segment Ekranı Grafik LCD Ekran

Yukarıda belirtilen performans, maliyet ve işlevlerdeki farklılıklarla birlikte iki ekran, sektördeki uygulama senaryolarını tamamen farklılaştırmıştır. Doğru seçim, ürün performansını en üst düzeye çıkarabilir ve maliyet kontrolünü optimize edebilir.

1.Grafik Nokta Vuruşlu Ekranların Tipik Uygulama Senaryoları

Grafik nokta matris ekranlar, karmaşık insan-makine etkileşimi, çeşitlendirilmiş ekran içeriği ve işlevsel yineleme genişletmesi gerektiren ürünler için uygundur. Temel uygulama senaryoları arasında endüstriyel kontrol dokunmatik ekranları, akıllı test cihazları, tıbbi tespit ekipmanları, POS ödeme terminalleri, elde taşınan veri toplayıcılar ve orta ve üst düzey akıllı ev cihazları yer alıyor. Bu senaryoların çok satırlı metinleri, karmaşık menüleri, veri eğrilerini ve özelleştirilmiş simgeleri görüntülemesi gerekir ve genellikle nokta matrisli ekranların esnek görüntüleme avantajlarına tam olarak uyan ürün yinelemesiyle görüntüleme işlevlerinin yükseltilmesi gerekir.

Ek olarak, otomotiv yerleşik yardımcı ekranlarında, çevresel izleme ekipmanlarında ve dinamik veri güncellemesine ve grafik ekrana ihtiyaç duyan akıllı terminal cihazlarında grafik nokta matris ekranlar, ürün görselleştirme ve etkileşimli deneyimin yüksek gereksinimlerini karşılayabilen ana seçimdir.

2. Segment Gösterimlerinin Tipik Uygulama Senaryoları

Segment ekranlar çoğunlukla maliyete duyarlı, tek ekran işlevi ve sabit içerik görüntüleme ekipmanlarında kullanılır. Tipik senaryolar arasında su ısıtıcıları, indüksiyonlu ocaklar, klimalar ve çamaşır makineleri gibi ev aletlerinin yanı sıra akıllı su sayaçları, elektrik sayaçları, gaz sayaçları, uzaktan kumandalar, elektronik termometreler ve düşük kaliteli taşınabilir ölçüm aletleri yer alıyor. Bu ürünlerin, karmaşık grafik etkileşimi ve işlev yinelemesi olmadan yalnızca sabit sayıları, basit durum simgelerini ve parametre değerlerini görüntülemesi gerekir; bu, segment ekranlarının maliyet avantajını ve kararlılığını en üst düzeye çıkarabilir.

Bu arada, düşük güç tüketimi ve yüksek dayanıklılık peşinde koşan endüstriyel ekipman gösterge ışıkları, güç algılama cihazları ve uzun vadeli bekleme izleme ekipmanlarında segment ekranlar da sektörde tercih edilen ekran çözümüdür.

Doğru monokrom LCD Ekran Nasıl Seçilir?

Kısacası, grafik nokta vuruşlu ekranlar ile bölümlü ekranlar arasındaki temel fark, ekran esnekliği ve yapısal ölçeklenebilirliktir. Segment LCD ekranlar, sabit dijital ve basit sembol görüntüleme senaryolarına odaklanan, düşük maliyetli, düşük güç tüketimi, yüksek kararlılık ve tek işlevli sabit segment yapılarına dayanır. Grafik nokta matris ekranlar, esnek ve çeşitli ekran içeriği, güçlü ölçeklenebilirlik ve biraz daha yüksek güç eksileri ile bağımsız piksel matris kontrolüne dayanır
